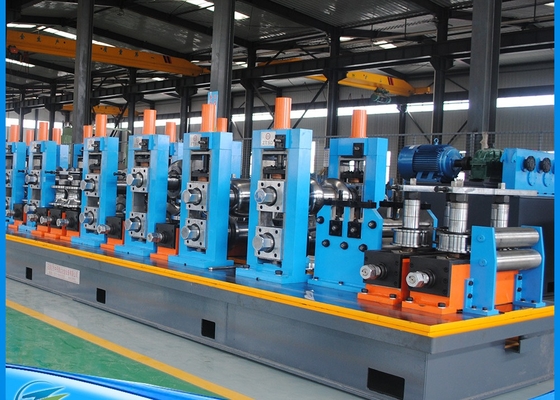

Высокочастотная сварная трубная мельница HGF 150X10 7.5 "Hf сварная трубная мельница 70x70-150x150 мм

Я. Побзор родуса

HG254 высокая точность высокочастотные сварные трубы производственной линии в основном дляразмер квадратной трубы70x70-150x150мм,,толщина от 2,0 до 10,0 мм.круглой трубы от89-190ммтолщиной 2,0-10,0 мм,размер квадратной трубы70x70-150x150мм,,толщина от 2,0-10,0 мм. Эта производственная линия каждое устройство, полное использование отечественного и зарубежного аналогичного оборудования, инновационный дизайн, полное управление с помощью ПК или компьютерного управления,передовые технологии, удобной эксплуатации и обслуживания, и достиг международного уровня в начале 90-х годов, для отечественного лидирующего уровня.

• сырье,Fизготовленный продукт,Процесс, иУпрофиль конфигурации ser

1.:Условия сырья

(1)Горяче или холодно прокатаная стальная лента (соответствует требованиям GB700-88, GB1591-88)

(2)δs Точка прочности ≤345Mpa, δb Прочность на протяжении ≤610Mpa

(3) Толщина ленты:

1) Толщина круглой трубы:20,0-10,0 мм

2) Толщина квадратной трубы 2,0-10,0 мм, толщина прямоугольной трубы 2,0-10,0 мм

(4) Ширина стальной ленты: 280-600 мм ((± 0,2 мм)

(5) Внутренний диаметр стальной катушки: Φ508mm ~ Φ760mm(покупатель подтверждает окончательно)

(6) Диаметр стальной катушки: Φ1200-Φ2000 мм(покупатель подтверждает окончательно)

(7) Максимальная масса катушки:15,000 кг

2.Пдиапазон размеров

(1)ОД:

1)круглая труба: φ89-φ190 мм,

2) квадратная трубка: 70X70-150X150 мм,

2) Толщина изделия:

1)круглая труба:20,0-10,0 мм

2) квадратные и прямоугольные трубы:20,0-10,0 мм

(3) Длина: 6-15 м

(4) Скорость: 20-50 м/мин

3.ППроцесс родукта

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Пточность продукта:

Пропускная способность трубы: ±0,1 мм

5.Мощность сварщика HF:

600 кВт

Введение основного оборудования

1.ЛАвтомобиль

Погрузочный вагон используется для перемещения стальной катушки с места загрузки до развертывания.так что внутреннее отверстие стальной катушки точно устанавливается на матраце разворачивателя, напряжение разворачивающегося, возвращаем в исходное положение.

2.Гидравлическая установка с одной мандройРазворачиватель

(1) Структура: гидравлический разворачиватель с одной мандрой

(2) Спецификация

3.SМашины с прямыми головами

Оборудование используется для свинцовой стальной ленты в выравниватель плавно.

Есть рука давления, голова лопаты композиции.

4. Пдюймовая нивелирующая машина

(1)Эта машина используется для выравнивания головки и конца стальной ленты, что облегчает срезку и сварку.

(2) Мотор выравнивания: 15 кВт

(3) Диаметр ролика: Φ210x900 мм, материал ролика: 40Cr,

(4) Диаметр выровняющего ролика: Φ160x900 мм, материал ролика: 40Cr,

(5) Ширина выравнивания: 280-600 мм

(6) Толщина щипца/нивелирования:20,0-10,0 мм

(7) Скорость сжатия/выровнения: 0-11M/мин

5. Полуавтоматические шлифовка и сварщик

(1) Использование для стрижки и сварки головки и концов стальных полос, обеспечивает непрерывность производства труб.

(2) Толщина стальной ленты: 2,0-10,0 мм

(3) Ширина стальной ленты: 280-600 мм

(4) Прочность стальных полос:

δs Точка прочности ≤345Mpa δb Прочность на протяжении ≤610Mpa

(5)Вид резки: гидравлический

(6)Тип компресса: гидравлический

(7)Тип сварки: сварка с моторизированным движением

(8)Бренд: Shanghai Co2 welder

(9) Гидравлическое рабочее давление:10Mpa

(10) Материал лезвия: H13

6.Hгоризонтальный аккумулятор

(1) Эта машина расположена между сварщиком и хозяином (молнией формования), используется после того, как рулон стальной ленты будет использован, до следующей руловой ленты, которая будет подготовлена после размотки.время стрижки и сварки задом наперед, чтобы обеспечить хозяину (формирующий завод) непрерывное производство и хранение достаточного количества стальной ленты.

(2) Марка двигателя: WANGPAI

(3)Этот блок включает в себя:вУстройство для прессы и ношения материала,сборка аккумулятора,материальная единица,электрический блок управления.

1)ПУстройство для подъема и переноса

Пресс и перенос материала устройство: Он включает в себя основной раму, электродвигатель, тормозный агрегат, круговой направления передачи мощности оси снижения скорости, пресс и перенос рулон,Система воздуха под давлением рулона, проверяется скорость единицы; он может подавать сталь ленты аккумулятор и средние время он будет передавать информацию о скорости переноса в электрическую систему управления,Когда мы требуем остановки, несите материал в этот блок., он остановит прокат на электродвигатель и нажмите & переносить материал прокат на перерыве, а также может регулировать скорость, чтобы переносить электродвигатель и блок переносить скорость материала.

2) Сборка рамы аккумулятора

Сборка аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и давление.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.

3)Устройство для отправки материала

Устройство для отпуска материала: включает раму, рулевые рулоны направления, рулевые рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.

(4)SУточнение:

1)Диаметр: 12000 мм

2) Толщина стальной катушки:2.0-10.0 мм; ширина:280-600 мм

3) Скорость движения грузового материала: Vmax=100-120 м/мин

4) Мотор питания: DC 90kw Z4-200-31 (производитель:WANGPAI)

5)Мощность двигателя корпуса аккумулятора: AC 11KWX16

6) Продолжительность хранения: 500-1000 М

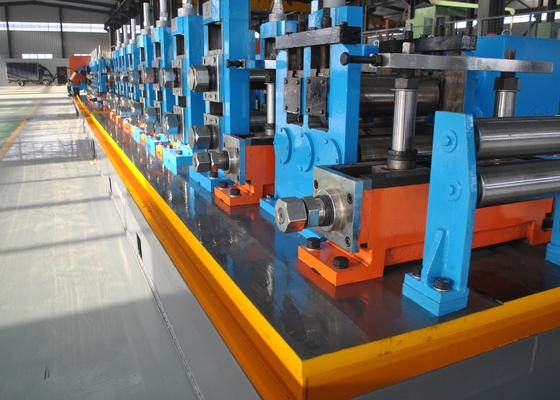

• FМолнии и мельницы

1)Строгое формирование(Разрыв, скопление)

Питание плоский ролик, Питание, Питание, пять роллов пассивного выравнивания,Hгоризонтальный,Hгоризонтальный, вертикальный, Hгоризонтальный, вертикальный,Hгоризонтальный, Вертикальный, Вертикальный, Вертикальный

2)Рафинированные формовки (Фин-пасс)

Hгоризонтальный, вертикальный,Hгоризонтальный, вертикальный,Hгоризонтальный, вертикальный

3)Рабочий стол для сварки

Рулетка-рулетка, сжатие на четырех рулонах, механическое скребление, полировка рулоны.

4 ВОлирование сточных вод

5)Машины для измерения размеров

Вертикально,SIX универсальная стойкаМр.TПоставьте голову индейки.

8.Фрезерная пила

1.1Материал труб:Q235,Q355

1.2Круг: 89-190 мм, толщина:2.0-10 мм

Площадь: 89-190 мм, Толщина:2.0-10 мм

1.3 Максимальная скорость линии: 50 м/мин (длина резки 9 м, OD трубы F70 мм, толщина стенки 3,0 мм.)

1.4 Направление производства трубопровода:

1.5Высота линии:

Высота от пола до дна трубы: мм

Высота от поверхности измеряющей части, на которой установлено устройство измерения скорости, до дна трубы:

Размер места, где будет установлена ролика для измерения скорости:

1.6Длина резки труб: 6000 ≈ 15000 мм

1.7 Точность резки: ±2 мм (требование нестабильности скорости линий для прокатных станков≤2%)

1.8Количество отломок: Макс: 0,2 мм

2.1 Принять сервомоторы.

10.600кВтHСварщик высокой частоты:сАньчжэнь)
