Высокочастотный сварный трубопровод 16-45 мм 0,7-1,5 мм 90 м/мин

Производственная линия высокочастотных сварных труб HG32 предназначена для изготовления сварных труб диаметром Ф16 45 мм и толщиной стенки 0,7 1,5 мм, а также квадратных, прямоугольных,и деформированные трубы соответствующих размеровЭта производственная линия, оснащенная конструкцией проката, производит сварные стальные трубы с отличным качеством обработки и высокой точностью сборки.

Проектированная с двойным радиусом отверстия, производственная линия HG32 отдает приоритет эксплуатационной эффективности, улучшенной рабочей среде, безопасности,и снижение затрат на ролики при сохранении высокой производительности.

• Соответствует стандарту YB189-64
• Материал: низкоуглеродистая сталь и низколегированная строительная сталь
• Механические свойства: σb≤520Mpa, σs≤365MPa
• Ширина ленты: 50 ∼ 140 мм
• Толщина ленты: 0,7 - 1,5 мм
• Внутренний диаметр катушек: φ480·φ520 мм
• Внешний диаметр катушек: φ1000·φ1500 мм
• Масса катушки: ≤ 2 Т

• Диаметр круглой трубы: φ16 φ45 мм
• Толщина стены труб: 0,7 1,5 мм
• Фиксированная длина резки: 4 9 м
• Точность резки труб: 0 ‰ 3 мм

Разворачиватель имеет двойную расширяющуюся и подъемную мандрольную структуру с пневматической системой для расширения, сокращения и торможения.Два мандра с четырьмя штангами позволяют непрерывную работу путем чередования между загрузкой и разворачиванием позиций.

Эта установка разрезает нерегулярные концы полос и соединяет полосы путем сварки.

Этот блок включает в себя устройство прессы и переноса материала, сборку аккумулятора, блок переноса материала и электрический блок управления для эффективной обработки материалов.

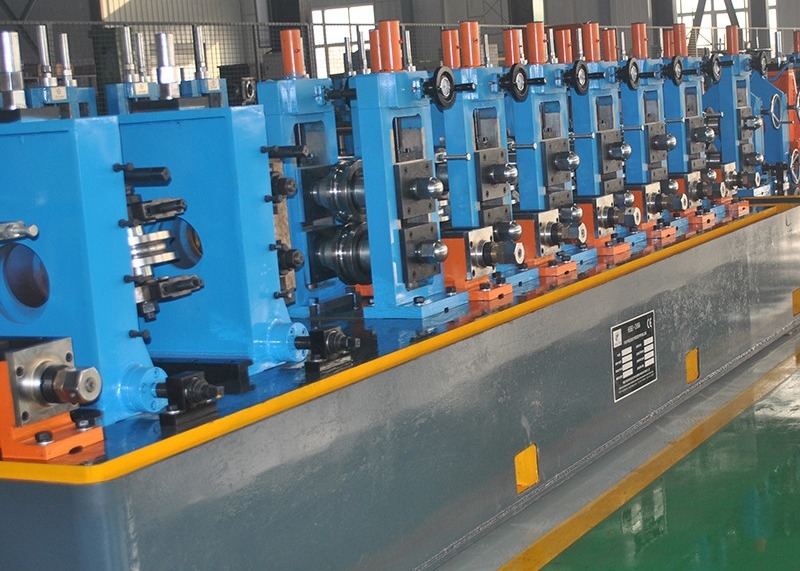

Используя роликообразование и высокочастотную индукционную сварку, эта мельница формирует полоски в трубы с точными размерами путем непрерывного вращения и давления.

Эта машина точно разрезает трубы на длину во время непрерывного высокоскоростного производства.

Готовые трубы перемещаются вдоль столика до скамейки, где они автоматически упаковываются в шестиугольную форму с помощью пневматически приводящего оборудования для выравнивания.

Двигатель роликовой скамьи: 3 КВт

Материал: Cr12
