Производственная линия высокочастотных сварных труб HG32 предназначена для производства сварных труб диаметром Ф16 ‰ 45 мм и 0,7 ‰ 1.5 мм в толщине стенки, а также квадратные и прямоугольные трубы и деформированные трубы соответствующего размераПринимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижение стоимости ролика для обеспечения высокой эффективности,Производственная линия HG32 использует дизайн двойного радиуса отверстия..
Основные параметры и спецификации:
1.Материал Спецификации:
Соответствует стандарту YB189-64
Материал: низкоуглеродистая сталь и низколегированная сталь для строительных целей
- Механические свойства: σb≤520Mpa,σс≤365 МПа
- Ширина полосы: 50 ∼ 140 мм
- Толщина ленты:0.7 ≈ 1,5 мм
- Внутренний диаметр катушек:φ480 φ520 мм
Внешний диаметр катушек:φ1000 φ1500 мм
Масса катушки: ≤2Т
2Спецификация сварных труб:
(1) Круглый диаметр трубы:φ16φφ45 мм
(2) Толщина стенки труб:0.7 ≈ 1,5 мм
(3) Фиксированная длина резки: 49 м
(4) Точность резки труб: 0 ‰ 3 мм
3Скорость формирования: 3090 м/мин
4Электричество, вода и воздух
| 1 |
Сила |
Объем мощности линии |
Приблизительно 250 кВт |
| Источник питания |
415В/50Гц/3фазы |
| 2 |
Вода для охлаждения циркуляции
|
Поток |
15 т/ч ≈ 20 т/ч |
| Объем пула |
20 метров3 |
| 3 |
Сжатый воздух
|
Поток |
5 м3/мин |
| Давление |
5 кг/см2 |
1.Разворачиватель
РазворачивательОн состоит из двух основных частей: основного корпуса и фиксированной основы.Основной корпус оснащен пневматической системой для удовлетворения потребностей расширения, сокращение и торможение мандрилов.
Каждая из них состоит из четырех стержней, которые могут двигаться радиально одновременно.Четырехлопастые соединения в двух группах устанавливаются на двух валах соответственноКогда одна из матриц разворачивается, другая на другом конце сжимается, чтобы загрузить новую катушку и поддерживать ее путем расширения.который затем устанавливается с защитной рукой на мантрелле, чтобы предотвратить ослабление катушки во время раскруткиПосле завершения работы с разворачиванием матрицы в рабочем состоянии, вытащите вал позиционирования и поворачивайте матрицу в 180° вручную, затем возвратите вал позиционирования.Теперь новая катушка в рабочем положенииЦиклы повторяются таким образом.
| ОД катушки |
Φ1000-1500 мм |
| Идентификатор катушки |
Φ480-520 мм |
| Ширина ленты |
50-140 мм |
| Толщина ленты |
0.7-1,5 мм |
| Масса ленты |
Max2T |
| Тип расширения |
Механическое расширение |
| Перерыв. |
Пневматическое управление |
2.Режущая и сварочная машина
Режущая и сварочная машинаиспользуется для резки нерегулярных концов полос, а затем соединения полос путем сварки.
| Ширина полосы |
50-140 мм |
| Толщина сварки |
0.7-1,5 мм |
| Тип резки |
Ручная стрижка |
| Режим сварки |
Вручную |
| Пневматическое давление |
0.5МПа |
| Рабочий цикл |
Макс.300 секунд |
3.Горизонтальный спиральный аккумулятор
Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.
(1) Устройство для нажатия и переноса:в основном включает в себя раму, электродвигатель, тормозный агрегат, круговую направленность передачи мощности оси уменьшающей скорости, нажатие и переносное колесо,Система воздуха под давлением рулона, проверяется скорость единицы; он может подавать сталь ленты аккумулятор и средние время он будет передавать информацию о скорости переноса в электрическую систему управления,Когда мы требуем остановки, несите материал в этот блок., он остановит прокат на электродвигатель и нажмите & переносить материал прокат на перерыве, а также может регулировать скорость, чтобы переносить электродвигатель и блок переносить скорость материала.
(2) Комплект аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и ролик давления.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.
(3) Устройство для отпуска материала: включает раму, направляющие рулоны, направляющие рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.
(4) Технические параметры:
стиль работы:смена круга
Преимущество: больше материалов для хранения, без удара по стальной поверхности.
толщина стальной катушки0.7-1,5 мм
ширина:50-140 мм
площадь хранения:30,0 м2
скорость движения грузового материала:Vmax=240m/min
Форма сжатия:пневматический 6Mpa
мощность электродвигателя прессы и носителя:11КВт
электродвигатель рамы аккумулятора: 15 КВт
4.Формирование и размеры

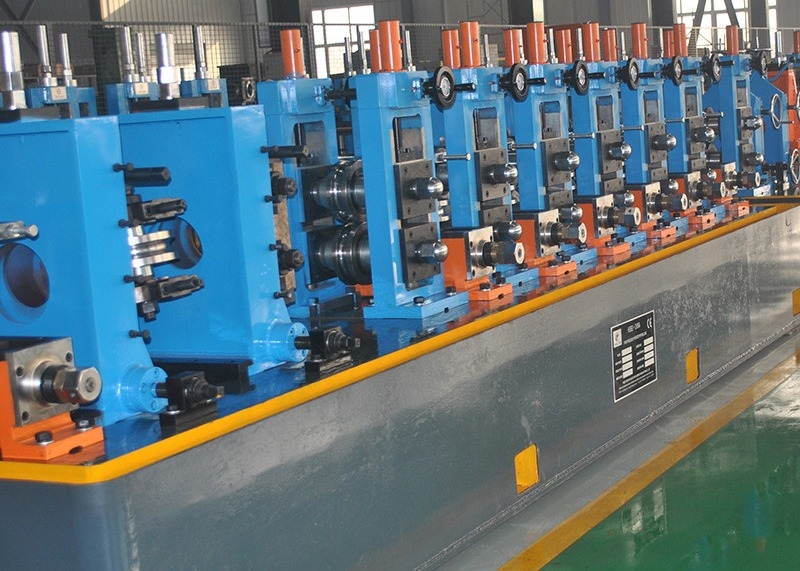

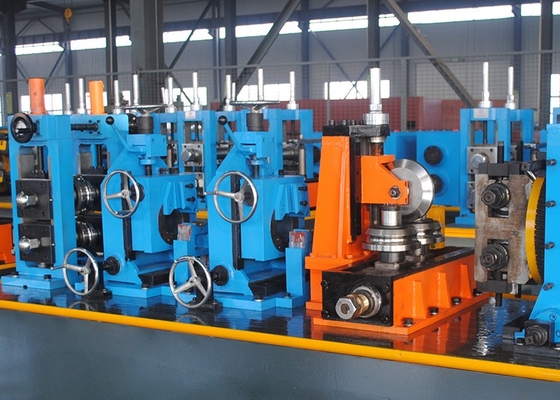

Формирование и размещение мельницы использует принцип формирования роликового типа и высокочастотную индукционную сварку.Стрипа подается в формовочной машины устройством питания в мельнице и формовочный ролик непрерывно вращаются и нажимают ленту в требуемую формуИз-за кожи и родственного эффекта высокочастотный ток концентрируется на сварном соединении, которое быстро нагревается и достигает температуры сварки.Шев трубки сварка под давлением сжатия роликовГотовую сварную трубу с требуемым размером можно получить после охлаждения, размещения и первичного выпрямления.
| Формирую передозировку труб. |
КруглыйΦ16Ммф45мм
Квадрат 15х15 мм-36х36 мм
прямоугольный 10x20mm-30x40mm
|
| Формирование толщины стены трубы |
Круглый0.7-1.5мм
Квадрат 0,7-1,0 мм
|
| Скорость формирования |
30-90 м/мин |
| Количество формовочных стендов, горизонтальные |
8 |
| Количество формовочных стендов, вертикально |
8 |
| Количество горизонтальных подстав |
6 |
| Количество размеровых стендов, вертикальные |
6 |
| Голова турка |
1 комплект
1套
|
| Диаметр вала и материал горизонтального подшипника |
Φ40 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки |
Φ25 мм, материал 40Cr |
| Скребкорезатель |
2 комплекта 2 套 |
| Главный двигатель |
55 кВт |
5.Машины для резки пилы
Режущая пила используется для точного резки трубы на длину автоматически при условии, что труба непрерывно поставляется из мельницы на высокой скорости.
| Диаметр трубы |
Φ16-φ45 мм |
| WT трубы |
0.7-1,5 мм |
| Фиксированная длина резки |
4 ~ 12 м |
| Точность резки |
0,3 мм |
| Мотор для резки лезвия пилы |
AC7,5 кВт |
| Двигатель, приводящий вагон |
DC11кВт |
| Скорость резки |
Максимум 90 м/мин. |
6.Стол, скамейка и упаковочная машина
Затем простые упаковочные машины упаковывают трубы в шестиугольную форму.
Простая упаковочная машина содержит контейнер и пневматически приводное оборудование для выравнивания.
Двигатель скамейки: 3 КВт.
7.Ролик:
Материал: Cr12
