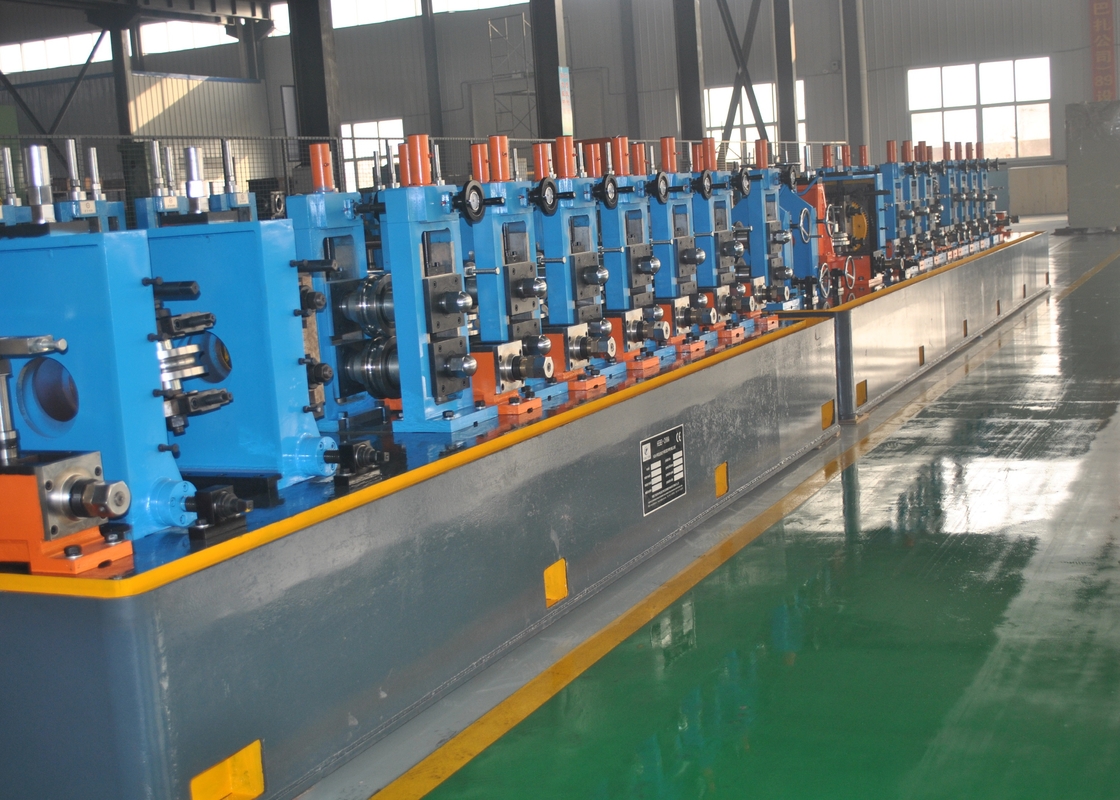

Стан для сварки труб высокой частотой HG63x3.0мм для стальных труб

Name: Стан для сварки труб высокой частотой HG63x3.0мм для стальных труб
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	TengTian
Сертификация:	CE, ISO9001, BV
Номер модели:	HG63

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

TengTian

Сертификация:

CE, ISO9001, BV

Номер модели:

HG63

Название продукта:

Высокочастотная сварная трубная мельница HG63x3.0mm Сварная трубная мельница

Толщина катушки:

1.5-3mm

Ширина катушки:

80-200 мм

Внутренний диаметр:

φ550 φ610 мм

Внешний диаметр:

φ1000 φ1800 мм

Скорость:

Максимальное 90 м/мин

Гарантия:

Один год

Материал:

Низкоуглеродистое HRC

Keywords:

High Frequency Welded Pipe Mill

Выделить:

High Light

Выделить:

63mm сваренная машина мельницы трубки

прямая электрическая сваренная машина мельницы трубки

мельница трубы 3.0mm высокочастотная сваренная

Информация о торговле

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

Аккредитив, T/T

Поставка способности:

50 наборов/год

Описание продукта

Стан для сварки труб высокой частоты HG63x3.0мм

Спецификации продукта

Атрибут	Значение
Толщина рулона	1.5-3 мм
Ширина рулона	80-200 мм
Внутренний диаметр	φ550～φ610 мм
Внешний диаметр	φ1000～φ1800 мм
Максимальная скорость	90 м/мин
Гарантия	Один год
Материал	Низкоуглеродистая сталь HRC

Обзор продукта

Линия производства прямошовных сварных труб высокой частоты HG63x3 производит сварные стальные трубы Φ25 мм - Φ63 мм с толщиной стенки 1,5 мм - 3,0 мм, способна производить профильные трубы 20X20-50X50 мм. Включая передовые отечественные и международные технологии производства труб, эта инновационная производственная линия предлагает как экономичные, так и практичные решения.

Технические характеристики

Характеристики круглых труб	φ25-φ63 мм, Толщина: 1,5-3,0 мм
Характеристики квадратных труб	20X20-50x50 мм, Толщина: 1,5-3,0 мм
Ширина стальной полосы	80 мм - 200 мм
Толщина стальной полосы	1,5 мм - 3,0 мм
Установленная электрическая мощность	Приблизительно 400 кВт
Скорость формовки	Макс. 90 м/мин
Размер производственной линии	Прибл. 60X6 м

Технологический процесс производственной линии

Прокрутите вверх
Размотка
Отрезка головки, хвоста
Сварка стык в стык стальной полосы
Спиральный аккумулятор
Формовка
Сварка индукционным нагревом высокой частоты
Удаление наружного грата
Калибровка
Резка
Проверка и сбор
Взвешивание
Маркировка
Доступ к складу

Основные компоненты

Гидравлический двухконусный разматыватель: Оснащен двухконусным гидравлическим зажимом с функцией перемещения конуса цилиндра. Внутренний диаметр: Φ550-610 мм, Внешний диаметр: Φ макс.=1800 мм.

Ножницы и сварочный аппарат: Параллельно обрезает концы полосы и сваривает их вместе. Обрабатывает ширину полосы: 80 мм - 200 мм, толщина: 1,5 мм - 3,0 мм.

Спиральный аккумулятор: Обеспечивает непрерывную подачу стальной полосы в формовочный узел. Длина хранения: 400-1000 мм, Диаметр: 4,2 м.

Формовочный и калибровочный стан: 7 горизонтальных станин, 9 вертикальных станин. Основные двигатели постоянного тока: 75 кВт каждый для формовочных и калибровочных секций.

Сварочный аппарат высокой частоты 200 кВт: Водяное охлаждение, цельная модель, параллельный тип.

Детали конструкции оборудования

Узел подачи: Контролирует верхний и нижний пределы стальной полосы для плавной работы
Пятивалковый пассивный правитель: Выравнивает стальную полосу с использованием структуры верхних 2/нижних 3 валков
Горизонтальная станина: Ключевой компонент для формирования трубной заготовки с валами Φ65 мм
Вертикальная станина: Регулировка одним винтом с валами Φ40 мм
Направляющая станина сварного шва: Контролирует угол раскрытия и направление сварки (регулировка ±20°)
Станина сжимающего валка: Выдавливает трубную заготовку с валами Φ45 мм
Устройство для удаления наружного грата: Двухрезерная система для зачистки сварного шва
Водяное охлаждение: Сочетает разбрызгивание и водяную баню для точного выпрямления
Устройство грубого выпрямления: Два комплекта четырехвалкового выпрямления с трехточечным методом

Система передачи

Карданный вал в сборе: Соединяет коробку передач с горизонтальными станинами с функцией защиты от перегрузки.

Редуктор: Вторичный винтовой дуговой редуктор с конической шестерней 20CrMnTi для долговечности.
