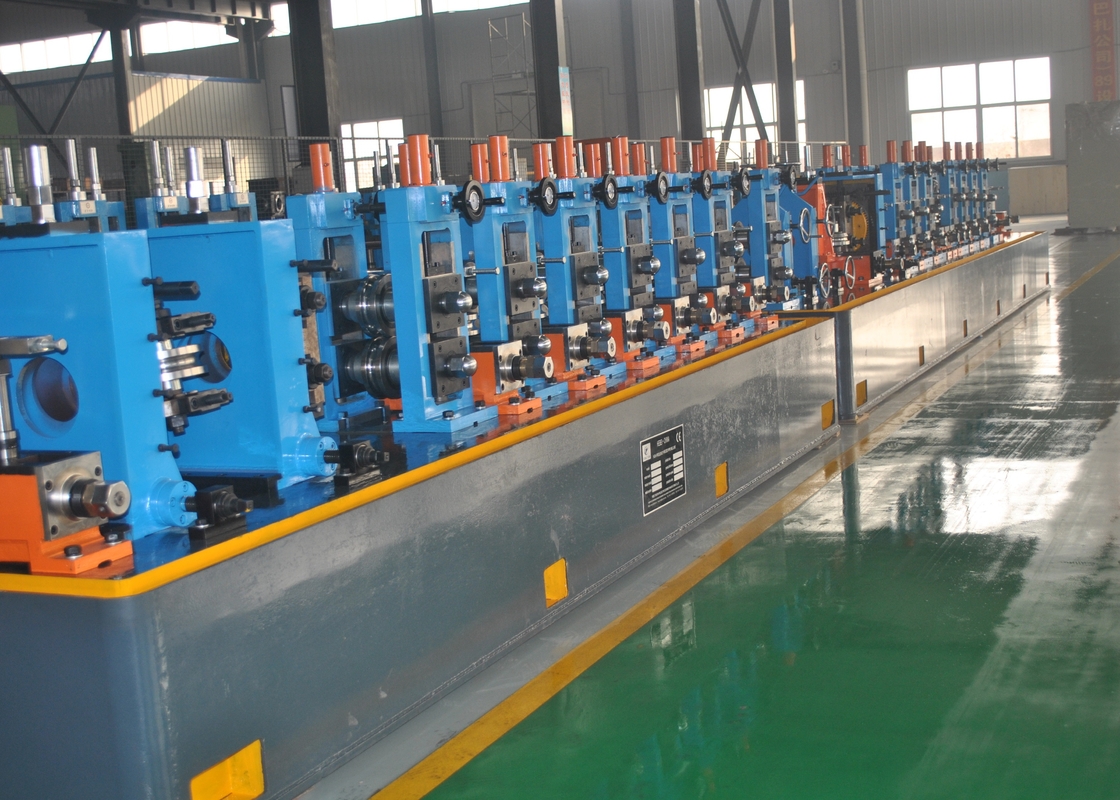

Высокочастотная сварная трубная мельница HG63x3.0mm Сварная трубная мельница

Я.Резюме

HG63x3 высокочастотная прямая линия производства сварных труб используется для изготовления сварных стальных труб Φ25mm-Φ63mm с толщиной стенки 1,5mm-3.0mm, может производить профилированные трубы 20X20-50X50mm,толщина 1После того, как мы поглотили передовые технологии производства труб как из-за рубежа, так и из-за рубежа,наша инновационная линия производства и каждая единица производственной линии не только экономична, но и практична.

II. ВтороеОсновные Условия:

2.1Провод из стали спецификация

2.2Полоска сталь

2.2.1 Ширина стальной ленты: 80-200 мм Толщина стальной ленты: 1,5-3 мм

2.2.2 Низкоуглеродистая сталь и низколегированная сталь: δb≤500Mpa σs≤235MPa

2.2.3 Стальная катушка: Внутренний диаметр: Φ550-610 мм (покупатель подтверждает окончательно)

2.2.4 Внешний диаметр: 1000mm-1800mm (покупатель подтверждает окончательно)

2.2.5 Масса стальных полос: Макс 3,5 Т

2.3 Электрическая установленная мощность: приблизительно 400 кВт.

2.4 Скорость формования: максимум 90 м/мин

P.S.: Максимальный диаметр и максимальная толщина не соответствуют максимальной скорости

2.5 Размер всей линии: приблизительно 60х6м

III.Технический процесс производства линия

Прокрутить вверх → Развернуть → Отрезать голову, хвост → Полоска Стальная сварка головка-хвост → Спиральный аккумулятор

→ Формирование → Высокочастотная индукционная сварка → Удаление внешнего зазора → Размер → Резка

→ Проверка и сбор → Взвешивание → Маркировка → Доступ на склад

IV.Состав оборудования и основные параметры единицы:

• Гидравлический двойник- Конус. Разворачиватель

Это оборудование имеет двойную конусовую гидравлическую застежку.Затем нажмите ролик конца открывателя движется вниз, чтобы затянуть стальной катушки. Конус раскрутки вращается, конец открывателя пилера раскачивается вверх и близко к катушке. Когда стальная головка катушки вращается к пилеру, она лопает голову катушки и сглаживает ее.

Внутренний диаметр стальной ленты:Φ 550-610 мм

Внешний диаметр стальной ленты:Φ max=1800mm Ширина стальной ленты: 80mm-200mm

Толщина стальной ленты: 1,5-3 мм

Максимальная масса стальной ленты: 3,5 т

2.Обрезка & Сварщик

Функция:

Используется для параллельного резания хвоста стальной ленты, которая только что попала в аккумулятор, и головки ленты, выходящей из раскрутки, а затем сварки их вместе.

Структура:

Гидравлическая стрижка и ручная сварка Ширина стали: 80 мм - 200 мм Толщина стали: 1,5 мм - 3,0 мм

Спиральный аккумулятор используется для получения стальной ленты непрерывно от разворачивателя и в то же время обеспечивает стальную ленту формирующим блоком непрерывно.Способность резервирования может контролироваться спиральной параллельноРазница в окружности внешнего и внутреннего параллелей умножена на количество параллелей - это способность к резервированию.Есть руководство рулон поддерживающих стойки и торсионной области перед спиральным аккумуляторомСтальная лента будет переворачиваться из горизонтального состояния в вертикальное состояние.Возвратные рулоны могут изменить стальную ленту с горизонтального состояния на вертикальное состояниеВоздушное оборудование для снятия рулевой установки управляется электрической машиной, которая управляется с помощью операционного стола.

Ширина стали: 80-200 мм

Толщина стальной ленты: 1,5-3 мм

Длина хранения: 400-1000 мм

Максимальная скорость выхода: такая же, как скорость всей линии.

Стиль работы: наружный вход и внутренний выход

Диаметр:4.2м

4.Формирование и размеры

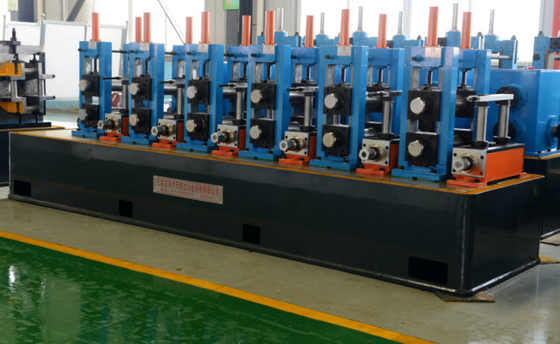

Формирование Раздел:

Горизонтальные подшипники: 7 Вертикальные подшипники: 9

Секция сварки:

Подставка для рулевого проката; Подставка для сжатия; Подставка для очистки сварки; Подставка для шлифования; Водное охлаждение

Раздел размеров:

Горизонтальные стойки для прокатки: 5 Вертикальные стойки для прокатки: 5

Турки Голова:2 комплекта (4 типа рулонов)

Главный двигатель постоянного тока:Формирование секции: 75 кВт 1 комплект;

Раздел размеров: 75 кВт 1 комплект

Главный Редуктор:2 комплекта

Основная структура и производительность оборудования

Набор питания

Преимущественно на верхней и нижней границе стальной ленты, легко выйти из петли плавно в формовочную машину, предотвратить перемещение ленты вверх и вниз.

Состоит из пары ролика и левой и правой скобки, материал ролика Gr15, высокочастотный процесс тушения.Твердость тушения HRC58-62,левая и правая скобки - это конструкция сварки стальных плит

Пять роликов Пассивный выравниватель

В основном для выравнивания стальной ленты, для ленты в машине плавно, предотвратить ленты качается вверх и вниз

Используя верхний 2 нижний 3 пяти роликовой тип структуры, выше два ролика могут регулироваться самостоятельно, соответственно, для контроля просвета верхнего и нижнего ролика, обеспечить эффект выравнивания,материалы для выравнивающих роликов Gr15, высокочастотная тушение, твердость тушения HRC58-62

Горизонтальная подставка

Горизонтальная роликовая рама является ключевым компонентом формовочного и размерообразовательного завода.Горизонтальная подставка для роликов с портовой конструкцией, смена боковых роликов

Диаметр горизонтального вала ф65 мм; материал 40Cr; высокочастотное тушение. Вертикальная стойка для валов

Вертикальный рулон стойка является ключевыми компонентами формирования и размеров мельницы, главная помощь горизонтальной деформации ролика, предотвратить отскок полосы, поглотить часть края ожидания растяжения

Вертикальная стойка для ролика использует одну винтовую регулирующую операцию, на смене ролика

Диаметр вала - Ф40 мм, материал - 40Cr, высокочастотная тушение.

Обработка кондиционирования после грубого поворота, а затем для завершения поворота, после завершения поворота высокочастотная тушение, твердость тушения HRC45-55, измельчение после высокочастотного тушения,шероховатость поверхности менее 0.8, коаксиальная степень меньше 0.02, расход лица меньше 0.02

Подставка для сварки швов

Сварка швов Руководство Стоянка в основном контролирует размер угла открытия и направление сварки, сварка точно в экструдирующий ролик, чтобы обеспечить качество сварки,Рулевая рама может быть плюс или минус 20 градусов вдоль оси вращения трубы, настраивать вверх и вниз, и вокруг.

Подставка для сжатия ролика

Squeeze Roll Stand в основном для высокочастотного нагрева трубы выталкивания билета в сварную трубу, является основной частью гарантии качества сварки,структура экструзионной роликовой рамы такая же, как и вертикальная ролка

Диаметр вала сжатия ролика Ф45 мм; материал 40Cr; высокочастотное тушение.

Обработка кондиционирования после грубого обработки, а затем завершение обработки, после завершения обработки высокочастотным тушением, шлифование после высокочастотного тушения

Удалить внешнее устройство

Он состоит из двух резцов для чередования использования. Если один поврежден, другой займет место для скрапа.Скреперы могут регулироваться и иметь функцию быстрого подъема с помощью камерыПод ножом находятся два подшипника, чтобы выдержать перегрузку.

Водяное охлаждение

Он используется для охлаждения области сварки для обеспечения точного выпрямления стальной трубы.

Грубое устройство для выпрямления

Еще одно название - турецкая голова и указано в последней части мелкого мельницы, она используется для прямой полосы трубы грубо.Он состоит из двух наборов четырех-роллер выпрямления и головы может вращаться и регулировать для права и левогоОн использует трехточечный путь к прямой стальной трубе.
