50 мм высокочастотный сварный трубопровод для низкоуглеродистых стальных труб

Name: 50 мм высокочастотный сварный трубопровод для низкоуглеродистых стальных труб
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	Tengtian
Сертификация:	CE, ISO9001, BV
Номер модели:	HG50

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

Tengtian

Сертификация:

CE, ISO9001, BV

Номер модели:

HG50

Название продукта:

Высокочастотный сварный трубопровод 50 мм Высокочастотный сварный трубопровод Машина из низкоуглерод

Прочность на растяжение сырья:

σb≤500 Mpa

Толщина:

1.7 мм и т.д.

Максимум Скорость производства:

20~80m/min

Фиксированная длина резки:

6м, 7м, 8м... 12м

Диапазон размер трубы:

φ12,7-50 мм

Гарантия:

Один год

Сварка типа:

Высокочастотная сварка

Ключевые слова:

Высокочастотная сварная труба мельница

Выделить:

High Light

Выделить:

50 мм HF трубная мельница

Производство труб из низкоуглеродной стали

50 мм высокочастотный трубный фрезер

Информация о торговле

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

Аккредитив, T/T

Поставка способности:

50 наборов/год

Описание продукта

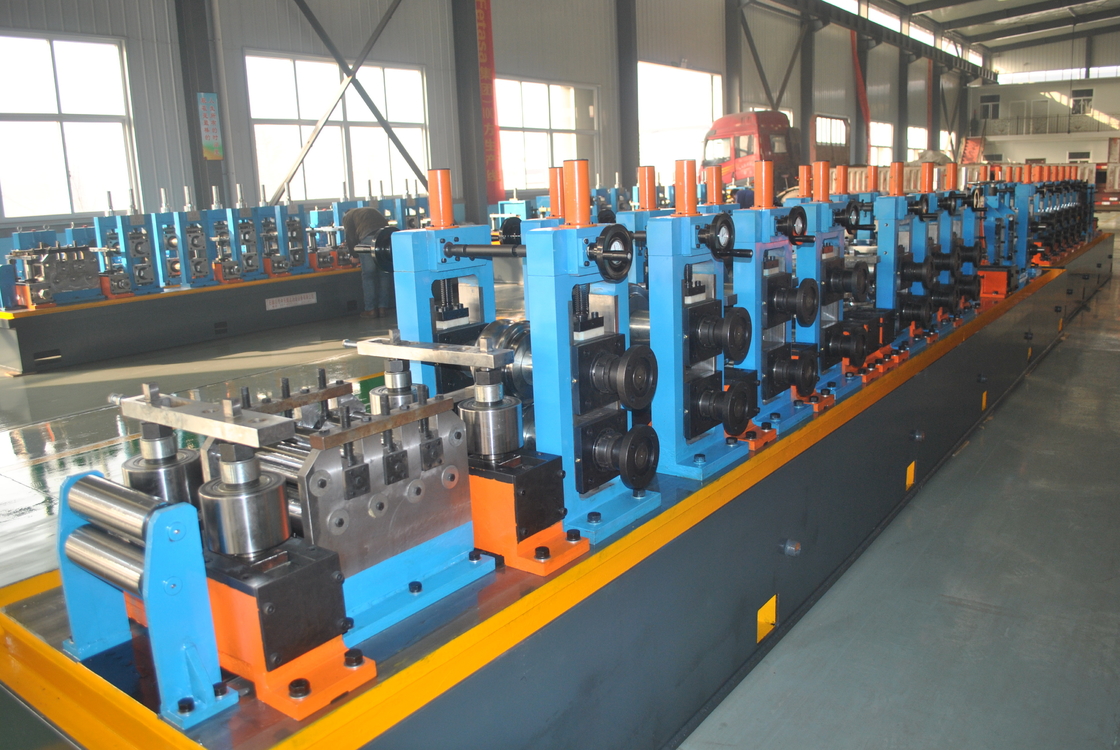

Станок для производства труб из низкоуглеродистой стали 50 мм с высокочастотной сваркой

Технические характеристики продукта

Название продукта	Станок для производства труб с высокочастотной сваркой 50 мм
Предел прочности	σb≤500 МПа
Диапазон толщин	1,7 мм и т.д.
Скорость производства	20-80 м/мин
Длина резки	6 м, 7 м, 8 м...12 м
Диапазон размеров труб	φ12,7-50 мм
Гарантия	Один год
Тип сварки	Высокочастотная сварка

Обзор станка

Этот станок для производства труб с высокочастотной сваркой предназначен для производства прецизионных стальных труб, включая круглые, квадратные и прямоугольные профили для промышленных применений. Система оснащена усовершенствованной конструкцией валковой оснастки для превосходного качества и точности размеров.

Основные характеристики

Производит круглые, квадратные и прямоугольные трубы
Высокоточная формовка и калибровка
Передовая технология высокочастотной сварки
Прочная конструкция для промышленной долговечности
Эффективная скорость производства до 80 м/мин

Технические характеристики

Характеристики материала

Стандарт	SPHC, SPHT-2, SS 400, SS440, SS490
Материал	Низкоуглеродистая сталь и низколегированная конструкционная сталь
Механические свойства	σb≤520МПа, σs≤365МПа
Ширина полосы	39-160 мм
Толщина полосы	0,5-2,5 мм

Характеристики труб

Диаметр трубы	Круглая труба: φ12,7-50 мм
Толщина	0,5-2,5 мм
Длина	6 м стандарт (доступны нестандартные длины)
Точность резки	0-6 мм
Скорость формовки	Макс. 80 м/мин

Компоненты системы

1. Разматыватель

Двойное расширение и консольные оправки
Пневматическая система для расширения, сжатия и торможения
Механизм четырехзвенника для радиального перемещения
Наружный диаметр рулона: Φ1300-1760 мм
Внутренний диаметр рулона: Φ508 мм
Максимальный вес полосы: 5,0 т

2. Ножницы и сварочный аппарат

Гидравлические ножницы с возможностью ручной сварки для соединения концов полосы. Имеет ручную центровку для полос шириной 39-160 мм и толщиной 0,5-2,5 мм.

3. Спиральный аккумулятор

Максимальная рабочая скорость: 240 м/мин
Емкость хранения: 3,5 м²
Двигатель пресса и транспортировки: AC 11 кВт
Двигатель рамы аккумулятора: AC 15 кВт

4. Формовочная и калибровочная машина

Формирование наружного диаметра трубы	φ12,7-50 мм
Скорость формовки	30-80 м/мин
Формовочные станы (горизонтальные)	7
Формовочные станы (вертикальные)	9
Главный двигатель	132 кВт

5. Холодная пила

Точность резки: ±3 мм
Максимальная скорость: 80 м/мин
Приводной двигатель: серводвигатель 15 кВт (Yaskawa Japan)
Двигатель резки: частотно-регулируемый двигатель 11 кВт

6. Стол для выгрузки

Оснащен автоматическим перемещением труб с двигателем 3 кВт и преобразователем частоты для регулировки скорости. Включает простую упаковочную машину с пневматическим выравниванием.

7. Высокочастотный сварочный аппарат 200 кВт

Номинальная выходная мощность	200 кВт
Выходная частота	350-420 кГц
Система охлаждения	Воздушно-водяное охлаждение (расход 25 м³)
Входное напряжение	Трехфазное 380 В/50 Гц

Требования к помещению

Цех: 60x6 м, H＞5 м (с краном)
Электропитание: Прибл. 450 кВт 380 В/50 Гц/3 фазы
Охлаждающая вода: Расход 20-30 т/ч, Объем бассейна 30 м³
Сжатый воздух: Расход 5 м³/мин, Давление 5-7 кг/см²
