50 мм низкоуглеродистая стальная трубная мельница для производства труб
II. Продолжение.Общее введение в машины
段落
Общее введение в машину1Общее введение в машины2Общее введение в машины3Общее введение в машину4Общее введение в машину5
之关机,是非常?? 钱的买家,他的成品可以生产:圆管,方管,矩形管, эти成品都是工业上非常常用的,我们是非常专业的厂家
关机,重要卖点是1: 2: 3:
列阵
- Общее введение в машину1
- Общее введение в машины2
- Общее введение в машины3
- Общее введение в машину4
- Общее введение в машину5
Смотрите:1
| 1 |
4677 |
| 2 |
88000 |
| 3 |
678900000 |
| (1)Материал Спецификации: |
| Стандартный |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Материал |
Сталь низкоуглеродистая и сталь низколегированная для строительства |
| Механические свойства |
σb≤520Mpa,σs≤365MPa |
| Ширина полосы |
39-160 мм |
| Толщина ленты: |
0.5-2.5 мм |
| Внутренний диаметр катушек |
Φ508 мм |
| Внешний диаметр катушек |
Φ1300 φ1760 мм |
| Масса катушки |
≤ 5 Т |
| (2)Спецификация трубы |
| Диаметр трубы |
Круглая труба:φ12,7-50 мм
Толщина:0.5-2.5 мм
|
| Длина |
6м |
| Точность резки труб |
0-6 мм |
| Скорость формирования |
Максимальная скорость 80 м/мин (максимальный размер и толщина не могут достигать максимальной скорости) |
| (3)Покупатель должен самостоятельно поставлять |
| Рабочий цех |
60x6м, H>5м ((краном к земле) |
| Сила |
Приблизительно 450 кВт 380 В / 50 Гц / 3 фазы |
| Циркуляция охлаждающая вода ((всего системы) |
Поток:20T/h 30 T/h
Объем бассейна: 30 м3
|
|
Сжатый воздух
(вся система)
|
Поток: 5 м3/мин
Давление: 5-7 кг/см2
|
| Кабель |
Все кабели за пределами моей машины, вы покупаете после ремонта машины. |
II.Основные параметры и спецификации:
Он предназначен для производства сварных стальных труб, включая круглые, квадратные и деформированные трубы.
Принимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
III.Параметры и спецификации каждой машины:
(1) Развертыватель
|
Двойной.расширительные и выступающие мандрилы
|
1.двойнойрасширение и подъемные мандри.
2Состоит из двух основных частей: основного корпуса и фиксированной основы.
3Оснащенные пневматической системой для удовлетворения потребностей в расширении, сжатии и торможении манделей.
4Мандраль состоит из четырех стержней, которые могут двигаться радиально одновременно.
5Четырёхствольные соединения в двух группах устанавливаются на двух валах соответственно.
|
| ОД катушки |
Φ1300-1760 мм |
| Идентификатор катушки |
Φ508 мм |
| Ширина ленты |
39-160 мм |
| Толщина ленты |
0.5-2.5 мм |
| Масса ленты |
Макс5.0T |
| Тип расширения |
гидравлические |
| Перерыв. |
Пневматическое управление |
| Поворачивать |
Руководство |
|
(2) Шировщик и сварщик
Функция:
Используется для параллельного резания хвоста стальной ленты, которая только что попала в аккумулятор, и головки ленты, выходящей из раскрутки, а затем сварки их вместе.
Структура:
Гидравлическая стрижка и ручная сварка Ширина стали: 39mm-160mm Толщина стали: 0,5-2,5mm
(3)Спиральный аккумулятор
|
|
- Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.
- В основном включает в себя раму, электродвигатель, тормозный агрегат, круговой направления передачи мощности оси уменьшающей скорости, прессы & носить рулон, система давления воздуха рулона руководства, проверенный блок скорости;Он может подавать сталь ленты аккумулятор и средний раз он будет передавать информацию о скорости переноса в электрическую систему управления, когда мы требуем прекратить переносить материал к этому устройству, он остановит прокат на электродвигатель и нажмите& переносить материал прокат на перерыве,и также может регулировать скорость, чтобы нести электродвигатель и блок нести скорость материала.
- Сборка аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и давление.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.
- Устройство для отпуска материала: включает раму, рулевые рулоны направления, рулевые рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления
|
| стиль работы: |
Смена круга |
скорость движения материала |
Vmax=240m/min |
| Преимущество: |
Больше материалов
Никакой забастовки.
|
Форма зажима |
Пневматические
6Mpa
|
| толщина стальной катушки |
0.5-2.5 мм |
диаметр |
4.2м |
| ширина |
39-160 мм |
площадь хранения |
3.5 м2 |
| мощность электродвигателя пресса & ношения |
11 кВт |
| электродвигатель рамы аккумулятора |
15 кВт переменного тока |
|
(4)Машина для формования и размера
|
|

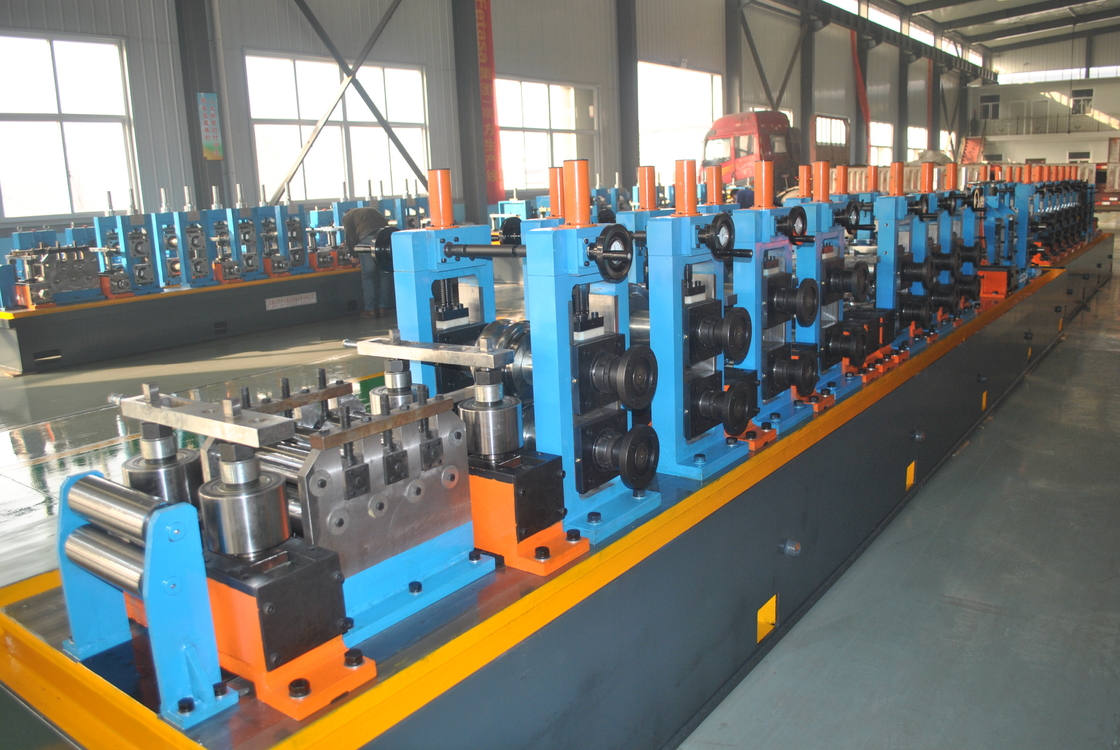

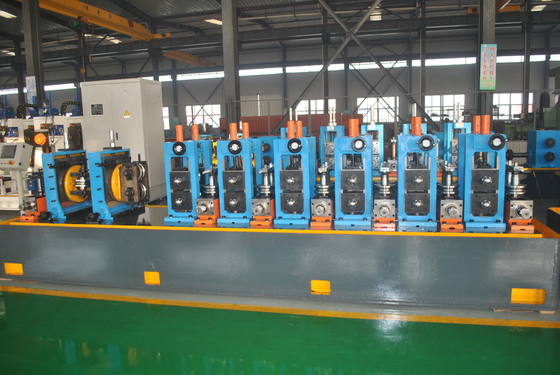

| Формирование и размещение мельницы использует принцип формирования роликового типа и высокочастотную индукционную сварку.Стрипа подается в формовочной машины устройством питания в мельнице и формовочный ролик непрерывно вращаются и нажимают ленту в требуемую формуИз-за кожи и родственного эффекта высокочастотный ток концентрируется на сварном соединении, которое быстро нагревается и достигает температуры сварки.Шев трубки сварка под давлением сжатия роликовГотовую сварную трубу с требуемым размером можно получить после охлаждения, размещения и первичного выпрямления. |
| Формирую передозировку труб. |
Круглая труба:φ12,7-50 мм
Толщина:0.5-2.5 мм
|
| Скорость формирования |
30-80 м/мин |
| Количество формовочных стендов, горизонтальные |
7 |
| Количество формовочных стендов, вертикально |
9 |
| Количество горизонтальных подстав |
5 |
| Количество размеровых стендов, вертикальные |
5 |
| Голова турка |
2 комплекта |
| Диаметр вала и материал горизонтального подшипника |
Φ60 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки |
Φ35 мм, материал 40Cr |
| Скребкорезатель |
2 комплекта |
| Главный двигатель |
132 кВт |
|
(5) Холодная пила
|
Холодная пила, используемая для точной автоматической резки всех видов рамочных труб.Это устройство имеет хорошее преимущество точно измерения, и машины передачи лучшее преимущество, так что быстрая способность и точная обработка, без Бурра является преимущество этого устройства.
|
| Размер квадратной трубы |
φ12,7-50 мм |
| Материал |
К.235. |
| Скорость |
Максимум 80 м/мин. |
| Длина резки |
7м |
| Точность |
±3 мм |
| Двигатель |
Сервомотор мощностью 15 кВт (YASKAWA Япония) |
| Мотор питания |
4Сервомотор мощностью.4кВт (YASKAWA Япония) |
| Мотор резки |
Мотор с переменной частотой 11 кВт. |
(6)Подвижная таблица
1.Готовые трубы проходят вдоль столика и автоматически перемещаются на скамейку. Затем простая упаковочная машина упаковывает трубы в шестиугольную форму.
2Простая упаковочная машина содержит контейнер и пневматически приводное оборудование для выравнивания.
3Двигатель руловой скамьи: 3 кВт
4Двухнаправленная труба с нагрузкой
5С частотным преобразователем для управления скоростью движения.
(7) Ролик
(8)200 кВт высокочастотный сварщик водоохлаждающий тип
- Все в одной модели
- Тип параллельного
1. Техника ДанныебезвкусныйсТеллВсе в одноминтегрированныйсварщик
1.1Параметры проектирования
(1) Номинальная выходная мощность: 200 кВт
(2) Номинальное напряжение постоянного тока: UdN=235V
(3) Номинальный постоянный ток: 1000 А
(4) Выходная частота: f=350-420kHz
(5) Общая эффективность: η≈90%
(6) Форма резонанса: соединенный резонанс
(7) Форма выхода резервуара: нет выхода трансформатора сварки.
(8) Коэффициент риппла: 0,5%
(9) Режим сварки: индукционная сварка
(10) Мощность распределения энергии: 260 кВА
(11) Входное напряжение: трехфазная 380V/50Hz,3фазная 4-кабельная система
(12) Номинальный входный ток: I=379A
1.2 Система охлаждения мягкой воды (Воздух- Система охлаждения водой)
(1) Рабочее давление воды: 0,32Mpa
(2) Поток охлаждающей воды: 25 м3
(3) Референтная мощность охлаждения: 60 кВт
(4) Стандартная конфигурация (мм): 2200×1250×2100
