Подробная информация о продукте:
Оплата и доставка Условия:
|
Наименование продукта: | Сварная труба из углеродистой стали ERW | Цвет: | Белый |
---|---|---|---|
Длина трубы: | 4-8 m | Точность до длины: | 0-6 mm |
Материал: | Сталь с низким содержанием углерода | Диаметр: | 15-60 mm |
Использование: | стальное строительство | Ключевое слово: | Erw сварило мельницу трубы |
Выделить: | Оборудование трубопровода ERW,Оборудование для трубной мельницы 15-60 мм,Оборудование для трубной мельницы с углеродными отверстиями |
ERW Стан для сварки труб из углеродистой стали
ОсновноеОборудованиеи основные данные:
4.1 Разматыватель
Внутренний диаметр рулона, мм | 480~600 |
Внешний диаметр рулона, мм | Макс. 1800 |
Ширина полосы, мм | 45~150 |
Вес рулона, макс., тонн | 2 |
Структура | Двухрычажный |
Расширение барабана | Пневматическое |
Поворотный | Ручной |
4.2 Полуавтоматический сварочный аппарат для резки
Ширина резки, мм | 45~150 |
Толщина полосы, мм | 0.6~3.25 |
Скорость сварки, м/мин | 0.59~0.9 |
Перемещение горелки | DC серводвигатель |
Зажим полосы во время сварки | Ручной |
Резка полосы | Пневматическая |
Сварка полосы | CO2 сварочный аппарат CO2 |
Регулировка вверх и вниз | Ручная |
4.3 Узел прижимных роликов
Скорость подачи, макс., м/мин | 300 |
Подъем и опускание прижимного ролика | Пневматическое |
Материал прижимного ролика | GCr15 |
Узел направляющего ролика по высоте | 1 |
Узел входного направляющего ролика | 1 |
Двигатель, кВт | 11 |
4.4 Клеточный накопитель
Размеры, м | 8×3.5 |

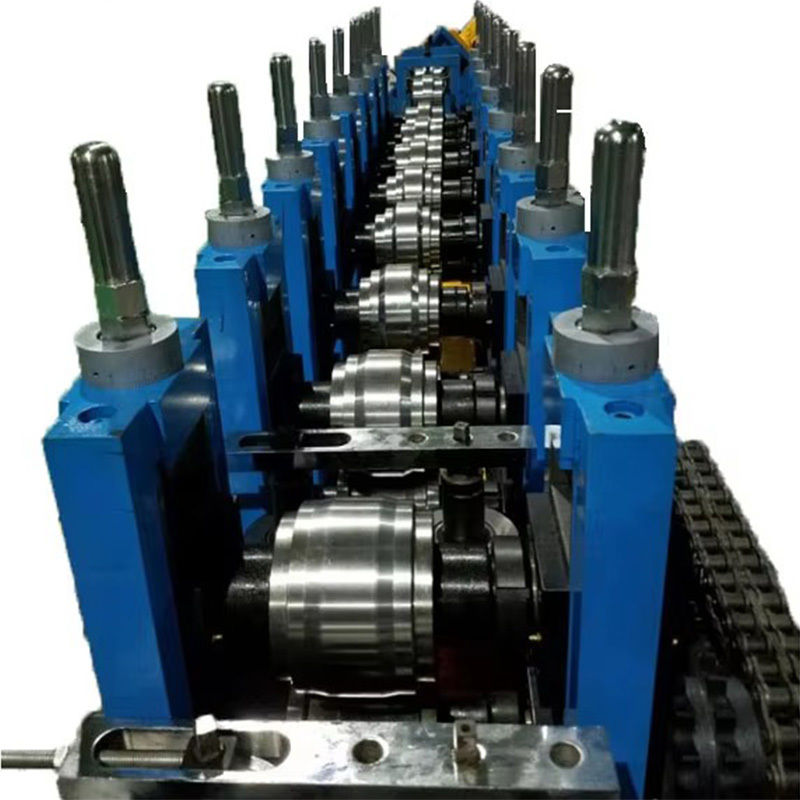

4.5 Формовочный и калибровочный стан
Материал |
Низкоуглеродистая сталь и низколегированная сталь σb≤500Mpa σs≤300Mpa |
Диаметр трубы, мм | 16~50 |
Толщина полосы, мм |
0.6~3.25 (для круглой трубы) 0.6~2.5 (для квадратной и прямоугольной трубы) |
Ширина полосы, мм | 45~145 |
Мощность главного двигателя, кВт | 2×55 |
Мощность ВЧ, кВт | 200 кВт |
Режим формовки | Роликовая формовка |
Стойка | Портальный стиль |
Скорость формовки, м/мин | Макс. 80 |
Входной направляющий | 1 |
Количество формовочных станов |
- горизонтальных 6 - вертикальных 6 |
Количество калибровочных станов |
- горизонтальных 6 - вертикальных 6 |
Стенд направляющего ролика шва | 1 |
Стенд прижимного ролика | 1 |
Скребок для грата | 2 |
Зона охлаждения | 1 |
Диаметр вала приводного ролика, мм | 40Cr, Φ55 |
Диаметр вала бокового ролика, мм | 40Cr, Φ35 |
Туркс-хед | 4-роликовый стиль. 2 |
Редуктор | Коробка конических шестерен |
Система привода | BS Euro herm |
4.6 Летающая пила
Внешний диаметр трубы, макс., мм | 50 |
Толщина стенки, макс., мм | 3.5 |
Длина резки, м | 4~8 |
Мощность двигателя резки, кВт | AC 15 |
Мощность двигателя перемещения, кВт | DC 15 |
Точность резки, мм | 0~6 |
Управление | Компьютер |
4.7 Конвейер
Двигатель, кВт | 3 |
