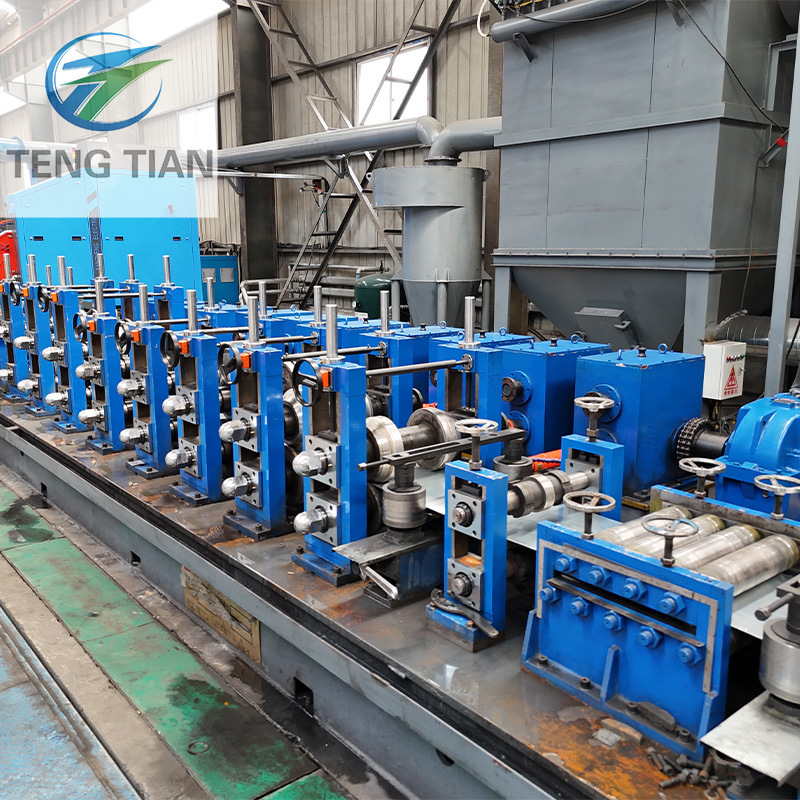

Высокочастотный трубосварной стан диаметром 76-203 мм и толщиной 1,5-8 мм
Диаметр Макс. 208 мм | Толщина Макс. 8 мм
Технические характеристики продукта
| Атрибут |
Ценить |
| Название продукта |
Высокочастотный мельница для сварных труб, диаметр Макс 208 мм, толщина Макс 8 мм |
| Предел прочности |
σb≤500 МПа |
| Диапазон толщины |
1,5-8 мм |
| Максимальная скорость производства |
20～60м/мин |
| Фиксированная длина резки |
6-12м |
| Диапазон размеров труб |
φ76-φ203 мм |
| Гарантия |
Один год |
| Тип сварки |
Высокочастотная сварка |
Обзор продукта
Линия по производству высокоточных сварных труб HG 165,2x9(7") предназначена для производства конструкционных труб. Она производит круглые трубы диаметром 76-203 мм толщиной 1,5-8,0 мм и квадратные трубы размером 60x60-160x160 мм толщиной 1,5-8,0 мм.
Эта производственная линия включает в себя инновационные элементы дизайна отечественного и зарубежного оборудования, включая полное управление ПК или компьютером с использованием передовых технологий для удобной эксплуатации и обслуживания. Он соответствует международным стандартам начала 1990-х годов и представляет собой передовую отечественную технологию.
Производственный процесс
- Разматыватель → Прямая головка → Ножницы и сварочный аппарат → Аккумулятор → Формовка
- ВЧ-сварщик → Шарикорез → Охлаждение → Калибровка → Голова индейки → Пила
- Выпускной стол → Правильная машина (опция) → Торцевой станок → Упаковка → Хранение
Ключевые характеристики оборудования
1. Загрузка автомобиля
- Диаметр катушки: Φ1200-2000 мм (требуется подтверждение покупателя)
- Ширина полосы: 240-640 мм
- Максимальный вес полосы: 10 тонн
- Скорость: 5 м/мин
- Тип подъема: Гидравлический
- Рабочее давление: 10 МПа
2. Гидравлический разматыватель с одной оправкой
- Конструкция: Гидравлический разматыватель с одной оправкой.
- Диаметр катушки: Φ1200-2000 мм
- Внутренний диаметр катушки: Φ508 мм
- Ширина полосы: 240-640 мм
- Толщина полосы: 1,5-8,0 мм
- Максимальный вес полосы: 10,0 ТОНН
- Приводной двигатель: 4 кВт, 380 В
- Скорость вращения оправки: Нмин=1 об/мин.
3. Машина с прямой головкой
Используется для плавного ввода стальной полосы в правильный станок. Состоит из прижимного рычага и лопастной головки портального типа с возможностью разматывания вверх и вниз.
4. Правильная машина для защемления
- Выравнивающий двигатель: 15 кВт
- Диаметр прижимного ролика: Φ210x900 мм (материал 40Cr)
- Диаметр выравнивающего ролика: Φ160x900 мм (материал 40Cr)
- Ширина выравнивания: 240-640 мм
- Толщина зажима/выравнивания: 1,5-8,0 мм
- Скорость: 0-11 м/мин
5. Ножницы и сварщик
- Толщина стальной полосы: 1,5-8,0 мм
- Ширина стальной полосы: 240-640 мм
- Прочность стальной полосы: δs ≤345 МПа, δb ≤610 МПа.
- Тип резки: Гидравлический
- Тип компресса: Гидравлический
- Тип сварки: Моторизованное движение
- Гидравлическое рабочее давление: 10 МПа
- Материал лезвия: H13
6. Горизонтальный аккумулятор
- Диаметр: 10000 мм
- Толщина стальной катушки: 1,5-8,0 мм
- Ширина полосы: 240-640 мм
- Максимальная скорость переноски: 100-180 м/мин.
- Мощность двигателя подачи: 90 кВт постоянного тока
- Мощность двигателя аккумуляторного блока: 15 кВт × 16 переменного тока
- Длина хранения: 500-1000 м
7. Формовочно-калибровочный стан
- Обычный тип: W-изгиб
- Тип привода группы редуктора: косозубая передача (цементация)
- Система быстрой замены U-образного шарнира с запасными валами
- Входная боковая направляющая и система прижимных роликов
- Черновая формовка: 4 основные стойки, 4 боковые стойки.
- Усовершенствованная формовка: 3 основные стойки, 3 боковые стойки.
- Мощность приводного двигателя: 160 кВт
8. Фрезерная пила
- Материал трубы: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Диапазон круглых труб: 76-203 мм
- Диапазон квадратных труб: 75x75-150x150 мм
- Максимальная скорость линии: 60 м/мин
- Длина резки трубы: 4000～15000 мм
- Точность резки: ± 2 мм
- Количество заусенцев: Макс 0,2 мм
9. Выводной стол и конвейер
- Общая длина: прибл. 25 метров
- Шаг рулона: 600 мм
- Привод: двигатель переменного тока (3EA) с цепью и регулированием скорости с помощью инвертора.
- Включает систему сортировки хороших и плохих трубок.
- Инспекционный блок: 4 ряда × длина 2 м + 4 ряда карманов × ширина 1,2 м
- Карман для плохих труб: 6 рядов × ширина 1,5 м.
10. Правильная машина (дополнительно)
- Коррекция трубы: максимальный предел текучести <355 МПа.
- Диапазон диаметров: 76-203 мм
- Расстояние рулона: 650 мм
- Диаметр горла: 250 мм
- Длина: 380 мм
- Угол поворота: 37,183-43,426 градусов
- Скорость коррекции: 20-60 м/мин.
- Мотор: 55 кВт×2 комплекта
11. Станок для снятия фаски (дополнительно)
Специальное оборудование для фрезерования и снятия фасок с торца стальных труб, имеющее механический и сервопривод с электрическим управлением для автоматического режима работы. Конструкция с двумя станциями позволяет обрабатывать две стальные трубы одновременно.
В1: вы производитель или торговая компания?
A1: мы являемся производителем, более 20 лет опыта.
В2: Каков максимальный размер труб, которые вы производите?
A2: Макс.диаметр 630 мм
В3: Могу ли я посетить вашу линию оборудования для клиентов?
A3: Да, но сначала мне нужно получить согласие от моего клиента.
В4: каковы преимущества вашей машины?
A4: Содержит полностью автоматический, прямой формовочный квадрат, разделительные ролики. Система быстрой смены
В5: Как я могу получить предложение?
A5: пожалуйста, отправьте нам ваши требования к размеру и толщине трубы.
