Высокочастотный стан для сварки труб HG 203x8 Трубный стан
Технические характеристики продукта
| Атрибут |
Ценить |
| Толщина катушки |
1,5-8 мм |
| Ширина катушки |
240-640 мм |
| Внутренний диаметр |
φ508～φ610мм |
| Внешний диаметр |
φ1200～φ2000мм |
| Максимальная скорость |
60 м/мин |
| Гарантия |
Один год |
| Материал |
Низкоуглеродистый HRC |
Обзор продукта
Линия по производству прецизионных высокочастотных сварных труб HG 165,2x9 предназначена для производства конструкционных труб и способна производить:
- Круглые трубы: φ76–203 мм, толщина 1,5–8,0 мм.
- Квадратные трубы: 60x60-160x160 мм толщиной 1,5-8,0 мм.
Эта производственная линия имеет инновационный дизайн с полным управлением с помощью ПК/компьютера, предлагает передовые технологии, удобное управление и обслуживание и соответствует международным стандартам.
Технические характеристики
1. Условия сырья
- Горячекатаная или холоднокатаная стальная полоса
- Материал: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Толщина полосы: 1,5-8,0 мм
- Ширина полосы: 240-640 мм.
- Внутренний диаметр катушки: Φ508 мм
- Внешний диаметр катушки: Φ1200-Φ2000 мм (окончательное подтверждение покупателя)
- Максимальный вес рулона: 10 тонн.
- Скорость мельницы: максимум 60 м/мин.
- Состояние края полосы: продольная резка
- Направление линии: справа налево (окончательное подтверждение покупателя)
2. Диапазон размеров труб
- Круглая труба: φ76-φ203 мм
- Квадратная трубка: 60x60-160x160 мм
- Толщина изделия: 1,5-8,0 мм
- Длина: 4-7М
- Скорость: максимум 60 м/мин.
Производственный процесс
Разматыватель → Прямая головка → Ножницы и сварочный аппарат → Аккумулятор → Формовка → Аппарат для высокочастотной сварки → Резак для бортов → Охлаждение → Калибровка → Индейская головка → Пила → Выпускной стол → Правильная машина (опция) → Торцевая машина → Упаковка → Хранение
Основные компоненты оборудования
1. Загрузка автомобиля
- Внешний диаметр катушки: Φ1200-2000 мм (окончательное подтверждение покупателя)
- Ширина полосы: 240-640 мм.
- Максимальный вес полосы: 10 тонн.
- Скорость: 5 м/мин
- Тип подъема: Гидравлический
- Модель масляного цилиндра: Y-HG1-E200/120x860LF3-L1o
2. Гидравлический разматыватель с одной оправкой
- Конструкция: Гидравлический разматыватель с одной оправкой.
- Внешний диаметр катушки: Φ1200-2000 мм
- Внутренний диаметр катушки: Φ508 мм
- Ширина полосы: 240-640 мм.
- Толщина полосы: 1,5-8,0 мм
- Максимальный вес полосы: 10,0 тонн.
- Тип расширения: Гидравлическое расширение
- Приводной двигатель: 4 кВт, 380 В.
- Скорость вращения оправки: Нмин=1 об/мин.
3. Машина с прямой головкой
Оборудование используется для плавной подачи стальной полосы в правильную машину и состоит из прижимного рычага и ковшовой головки.
4. Правильная машина для защемления
- Выравнивающий двигатель: 15 кВт
- Диаметр прижимного ролика: Φ210x900 мм (материал: 40Cr)
- Диаметр выравнивающего ролика: Φ160x900 мм (материал: 40Cr)
- Ширина выравнивания: 240-640 мм
- Толщина зажима/выравнивания: 1,5-8,0 мм
- Скорость сжатия/выравнивания: 0-11 м/мин.
5. Ножницы и сварщик
- Толщина стальной полосы: 1,5-8,0 мм.
- Ширина стальной полосы: 240-640 мм.
- Тип резки: Гидравлический
- Тип компресса: Гидравлический
- Тип сварки: Моторизованный ход
- Бренд: Шанхайский сварщик CO2
- Гидравлическое рабочее давление: 10 МПа.
- Материал лезвия: H13
6. Горизонтальный аккумулятор
- Диаметр: 10000 мм
- Толщина стальной катушки: 1,5-8,0 мм.
- Ширина полосы: 240-640 мм.
- Скорость перемещения материала: Vmax=100-180м/мин.
- Мощность двигателя подачи: 90 кВт постоянного тока Z4-200-31 (производитель: WANGPAI)
- Мощность двигателя аккумулятора: AC 15KWX16
- Длина хранения: 500-1000 м

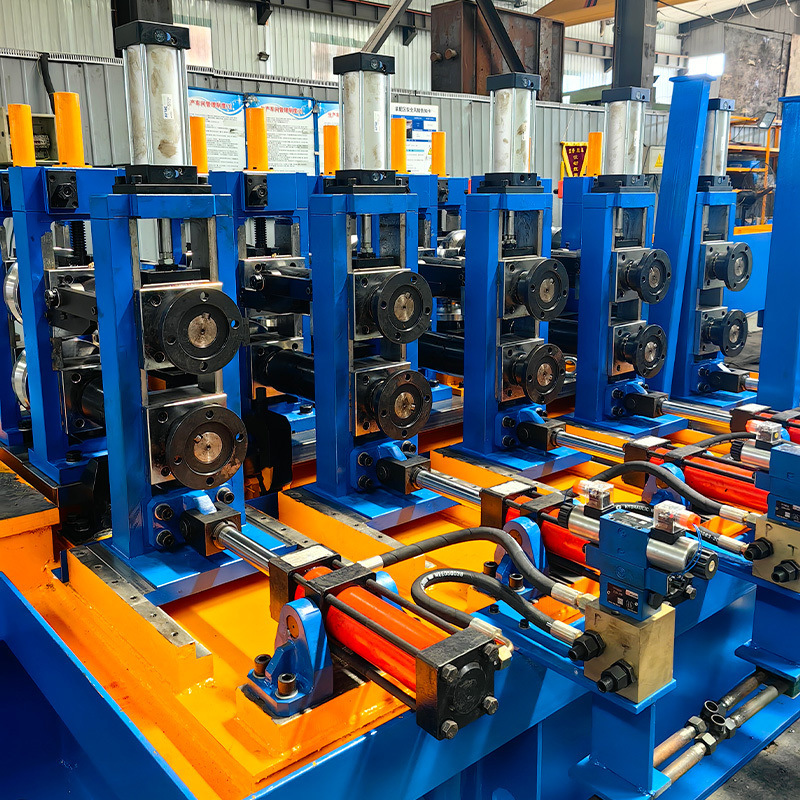

7. Формовочно-калибровочный стан
- Обычный тип: W-изгиб
- Тип привода группы редуктора: косозубая передача (цементация)
- Система быстрой смены U-образного шарнира (запасные валы для смены роликов и коробка B/R, 1 комплект)
- Входная боковая направляющая и система Pinch Roll
8. Фрезерная пила
- Материал трубы: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Круглая труба: 76-203 мм, Толщина: 1,5-8,0 мм.
- Квадратная труба: 75x75-150x150 мм, Толщина: 1,5-8,0 мм.
- Максимальная скорость линии: 60 м/мин.
- Длина резки трубы: 4000～15000 мм.
- Точность резки: ±2 мм
9. Выводной стол, конвейер.
- Общая длина: около 25 метров.
- Шаг рулона: 600 мм
- Привод: двигатель переменного тока (3EA) с цепью и регулированием скорости с помощью инвертора.
- В комплект входит смотровая площадка и карман для неисправных труб.
10. Правильная машина (дополнительно)
- Диаметр трубы: 76-203 мм.
- Расстояние рулона корректирующего ролика: 650 мм.
- Скорость коррекции: 20-60 м/мин.
- Мощность двигателя: 55 кВт×2 комплекта
Трубный завод ERW Другие модели
| Модель |
Диапазон диаметров |
Толщина трубы |
Скорость формования (м/мин) |
Мощность двигателя (кВт) |
| HG20 |
8-20 мм |
0,3-1 мм |
30-120 |
55 |
| HG32 |
12-32 мм |
0,3-2,0 мм |
30-120 |
75 |
| HG50 |
16-50 мм |
0,8-2,5 мм |
30-110 |
110 |
| ХГ60 |
20-60 мм |
0,8-3 мм |
30-100 |
132 |
| HG76 |
12-76ММ |
1-3 мм |
30-100 |
320 |
В1: вы производитель или торговая компания?
A1: мы производитель, более 20 лет опыта.
В2: Каков максимальный размер труб, которые вы производите?
A2: Макс.диаметр 630 мм
В3: Могу ли я посетить вашу линию оборудования для клиентов?
A3: Да, но сначала мне нужно получить согласие от моего клиента.
В4: каковы преимущества вашей машины?
A4: Содержит полностью автоматический, прямой формовочный квадрат, разделительные ролики. Система быстрой смены
В5: Как я могу получить предложение?
A5: пожалуйста, отправьте нам ваши требования к размеру и толщине трубы.
