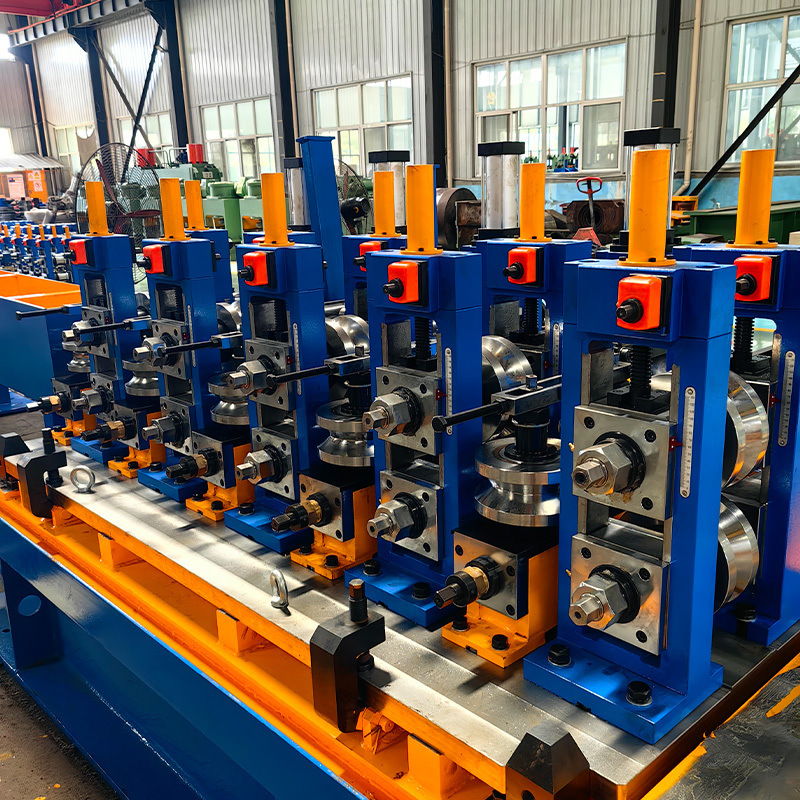

Завод по производству высокочастотных сварных труб из стальных труб ERW

Линия производства высокоточных высокочастотных сварных труб HG 165.2x9(7") предназначена для изготовления конструктивных труб с следующими возможностями:

• Круглый диаметр трубы: 76,3-165,2 мм с толщиной 2,0-9,0 мм
• Размер квадратной трубы: 75x75-150x150 мм с толщиной 2,0-9,0 мм
• Размер прямоугольной трубы: 100x50-200x100 мм с толщиной 2,0-9,0 мм

Эта производственная линия включает в себя передовые технологии с ПК/компьютерным управлением, обеспечивая удобную эксплуатацию и обслуживание при достижении международных стандартов.

• Материал: горячекатаная или холоднокатаная стальная лента (SRT355, SGT355, STK490, SGH490, POSMAC)
• Толщина: 2,0 - 9,0 мм
• Ширина: 230-600 мм
• Внутренний диаметр катушки: Φ508mm
• Внешний диаметр катушки: Φ1200-Φ2000 мм (окончательное подтверждение покупателем)
• Максимальная масса катушки: 10 тонн
• Скорость мельницы: максимум 60 м/мин
• Состояние края ленты: Слитер
• Направление линии: справа налево

Полный производственный процесс включает:

• Разворачиватель → прямая голова → стрижка и сварщик → аккумулятор → формовка
• Сварщик HF → Резач шариков → Охлаждение → Размер → Голова индейки
• Пила → Стол для выпуска → Машина для выпрямления (необязательно) → Конечный физер → Упаковка → Хранение

• Внешний диаметр катушки: Φ1200-2000 мм
• Ширина ленты: 230-600 мм
• Максимальная масса полоски: 10 тонн
• Скорость: 5 м/мин.
• Тип подъемника: гидравлический

• Тип расширения: гидравлическое расширение
• Двигатель привода: 4 кВт, 380 В
• Скорость вращения мандрила: Nmin=1r/min
• Особенности регулируемого напряжения дискового тормоза с водяным охлаждением

• Уровняющий двигатель: 15 кВт
• Диаметр ролика: Φ210x900 мм (материал: 40Cr)
• Диаметр выравнивающей рулоны: Φ160x900 мм (материал: 40Cr)
• Ширина выравнивания: 230-600 мм
• Скорость сжатия/выровнения: 0-11M/мин.

• Традиционный тип сгибания W с спиральной редукторной передачей
• Система быстрой смены рулонов под углом U-Joint
• Мощность двигателя: 160 кВт
• Стоянки для сжатия на 4-х роликах с регулировкой двигателя переменного тока
• Внешний резальщик шариков с двумя головами (гидравлическая регулировка)

• Максимальная скорость линии: 60 м/мин
• Длина резки трубы: 4000-15000 мм
• Точность резки: ±2 мм
• Количество откосов: Максимально 0,2 мм
• Сервомотор с 37 кВт главным двигателем
• Характеристики 3 группы гидравлических зажимов с конусообразным входом

• Общая длина: ~25 м с отклонением 600 мм
• Мотор переменного тока с регулировкой скорости инвертором
• Автоматическая сортировка хороших и неисправных труб
• Система воздуходушения для очистки внешней стороны

• Диаметр трубы: Φ76,3-Φ165,2 мм
• Скорость коррекции: 20-60 м/мин
• Мощность двигателя: 55 кВт × 2 комплекта
• Диапазон подъема верхних роликов: 250 мм
• Особенности настройка коробки редукторов червя для точного управления
