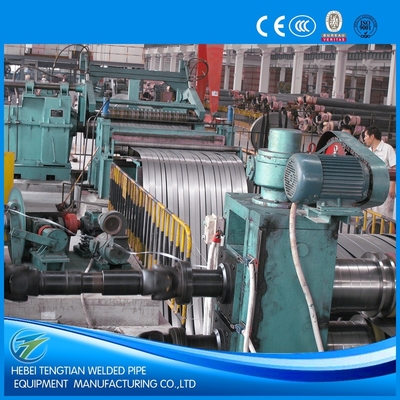

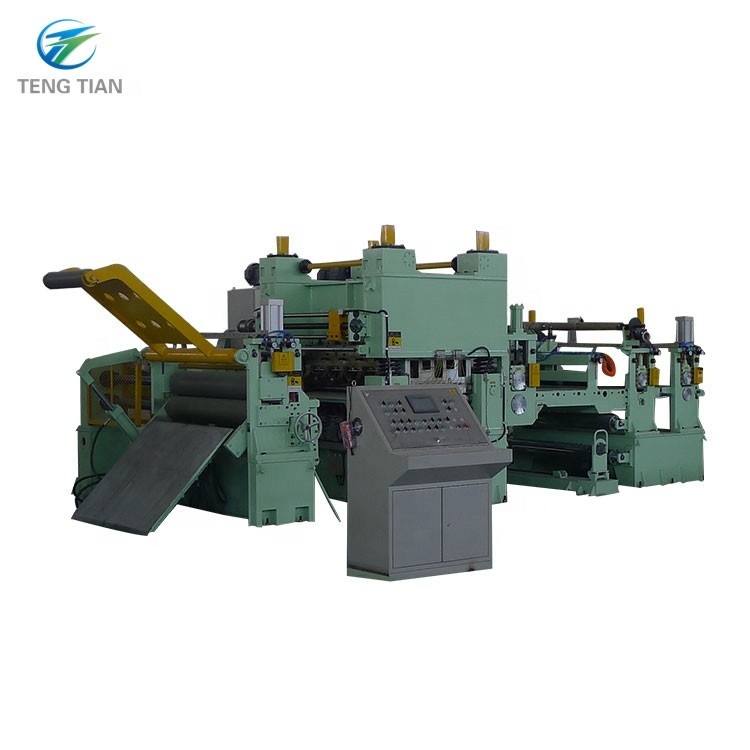

Ztl-13x1600 Металлическая низкоуглеродистая HRC сверхтолстая стальная режущая машина

Ztl-13x1600 Металл низкоуглеродистой стали Hrc сверхтолстой продольной резки



I.Основной технический параметр



1. Спецификация материала

Материал Низкоуглеродистый HRC (Q235, σs=250 МПа, σb=500 МПа) Толщина рулона 4～13 мм

Ширина рулона 600-1600 мм

Вес рулона ≤35 т

Внутренний диаметр 610/760 мм

Внешний диаметр Φ1500-Φ2200 мм

2. Спецификация готовой продукции

Номер продольной резки (исключая край)

Вес рулона 35т.

Внутренний диаметр 610/760 мм

Внешний диаметр Φ1500-Φ2200 мм

Точность ширины ±0,15 мм (толщина 0,75–3,0) ±0,20 мм (толщина 4–13)

Точность заусенцев ≤5% Толщина пластины

новое лезвие или правильный зазор между лезвиями

3. Скорость продольной резки 10-40 м/мин.

4. Данные об оборудовании

(1) Мощность

Напряжение 380В

Частота 60 Гц

Установленная мощность около 350 кВт

(2) Воздушная мощь

Давление 0,4-0,8 МПа



Потребность в воздухе 3 м3/мин (состояние сжатия)

(3) Направление линии Лицом к консоли управления, слева направо (по выбору клиента)

5. Картина согласно требованию покупателя.

II.Состав оборудования 1600x13

		Нет.		Имя			Количество				Отмеченный
		1		Машина для загрузки рулонов			1		Набор
		2		Разматыватель			1		Набор
		3		Устройство опережения давления			1		Набор
		4		Зажим и выравниватель			1		Набор
		5		поперечный резак			1		Набор
		6			Центрирующий вертикальный ролик		1		Набор
		7		дисковый нож			1		Набор
		8		край перемотки			1		Набор
		9		панель перевернуть аккумулятор
		10		устройство расширения
		11		моталка			1		Набор
		12		разгрузка рулонной машины			1		Набор
		13		гидравлическая система			1		Набор
		14		электрическая система			1		Набор
	15		Анкерные болты и аксессуары			1		Набор



III. Описание конструкции оборудования



1,погрузка автомобиля:

1.1 Стеллаж для хранения:

Функция: Временное хранение ленты и катушки для постоянного хранения в устройстве. Поместите рулон на стойку подготовки материала с помощью крана и транспортируйте рулон к разматывателю на тележке.

требования к навыкам:

Хранение ленты и катушки: 2 группы

Внешний диаметр катушки: φ1500～φ2200 мм.

Ширина рулона: 600～1600 мм.

Максимальный вес рулона: 35 т.



1.2:загрузка автомобиля:

Функция: используется для подготовки рулонов ленты и отправки рулонов в центр разматывателя.

Конструкция: состоит из кузова автомобиля, шагающего устройства, подъемного устройства и передаточного устройства.

требования к навыкам:

Наружный диаметр рулона стали: Φ1500～Φ2200 мм.

Внутренний диаметр: 610, 760 мм.

Ширина: 600～1600 мм

Скорость движения тележки: ~5 м/мин.

Расстояние перемещения тележки: ~6 м.

Мощность двигателя трансмиссии: AC3 кВт

Диаметр подъемного гидроцилиндра×ход: Φ220×900 мм

Рабочее давление гидросистемы: 8-10 МПа.

Верхняя тяга: 37Т (10МПа)

Максимальный вес рулона: 35 т.

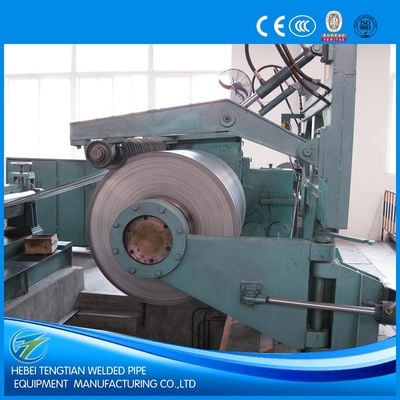

2.разматыватель:

Функция: он используется для переноски стального рулона, вращающийся стальной рулон взаимодействует с прямым прижимным роликом и лопатой для разборки стального рулона. Совместите центр стальной катушки с центральной линией устройства. Разматыватель оснащен микротормозом, предотвращающим пружинение и ослабление катушки во время аварийного отключения. Когда намоточная тележка транспортирует рулон стали в центр разматывателя, левая и правая конические головки разматывателя поддерживают и зажимают рулон стали, а затем двигатель разматывателя взаимодействует с прижимным роликом и лезвием, чтобы раскрыть сталь. катушку и направьте головку стальной полосы на зажим. В правильной машине после подачи стальной ленты в зажимную правильную машину муфта разматывателя размыкается и микротормозное устройство тормозит. Если центр стальной полосы не совпадает с осевой линией агрегата после того, как стальная полоса входит в зажимную правильную машину, левую и правую конические головки разматывателя можно переместить влево или вправо, чтобы выровнять центр стали. полосу до центральной линии устройства. Левая и правая конические головки разматывателя также могут перемещаться влево или вправо с помощью одной головки.

Структура: Двухконусная головка, левое и правое поперечное устройство, коробка с двойной конусной головкой, микротормозное устройство, передающее устройство и основание.

требования к навыкам:

Наружный диаметр рулона стали: Φ1500～Φ2200 мм.

Внутренний диаметр стальной катушки: Φ610, Φ760 мм.

Ширина: 600～1600 мм

Толщина: 4～13 мм

Режим движения конусной головки: гидравлический привод

Диаметр мобильного гидравлического цилиндра с конической головкой: Φ125/Φ90 мм.

Форма конической головки: гидравлическое расширение и сжатие.

Диаметр гидравлического цилиндра расширения и сжатия конусной головки: Φ140/Φ100 мм.

Разматывание главного двигателя: AC4KW

Скорость размотки: ~ 5,5 м/мин.

Метод торможения: дисковый тормоз

Модель тормоза: тормоз 3×ADH205

Метод открытия и закрытия сцепления: давление воздуха

Диаметр цилиндра сцепления: Φ100 мм.

3. Правильная машина с прямым зажимом.:

3.1:Устройство с прямой головкой:

Функция: Устройство с прямой головкой и лопата сочетаются с разматывателем для разборки головки стальной ленты и отправки стальной ленты в правильную машину с прямой головкой. Лопата сочетается с прижимным роликом с прямой головкой для выпрямления головки стальной полосы, а затем стальная полоса направляется на прижимной ролик, а лопата относится к разматывающему типу.

Конструктивная форма: устройство прижимного ролика с прямой головкой портального типа, устройство лопаты, устройство поворота лопаты и другие детали.

требования к навыкам:

Ширина: 600～1600 мм

Толщина: 4~13 мм

Форма размотки: верхняя размотка

Телескопический цилиндр лопаты: Φ110/Φ80 мм

Цилиндр поворота лезвия: Φ140/Φ100 мм

Материал лезвия: 50Mn

Цилиндр поворота прижимного ролика: Φ125/Φ90 мм

Форма привода ролика: гидромотор 1QJM43-4,0.

Диаметр прижимного ролика: Φ320 мм.

Прямой роликовый цилиндр: Φ125/Φ90 мм

Устройство лезвия: вертикальное лезвие.

3.2машина для выравнивания защемления

Функция: устройство с прямой головкой, прижимной ролик и лопата взаимодействуют с разматывателем, чтобы разобрать головку стальной полосы и отправить стальную полосу на правильную машину. Прижимной ролик гидравлически прижимается для зажима стальной ленты, а главный двигатель вращается, направляя стальную ленту к прижимному ролику. После того, как стальная лента поступает в правильную машину, правильный ролик прижимается до подходящего положения для выравнивания головки ленты. Выровняйте стальную полосу и отправьте ее на машину для стыковой сварки, а затем сотрудничайте с машиной для стыковой сварки, чтобы завершить стыковую сварку.

Структура: Он состоит из вертикального роликового устройства, прижимного роликового устройства, выравнивающего роликового устройства, передаточного устройства и других частей.

требования к навыкам:

Ширина: 600～1600 мм

Толщина: 3~13 мм

Форма и давление прижимного ролика: двухроликовый, гидравлическое давление.

Прижимной ролик прижимающий цилиндр: Φ140/Φ100 мм

Зажмите главный двигатель: AC22KW (регулирование скорости преобразования частоты)

Форма передачи прижимного и выравнивающего роликов: полностью активна вверх и вниз.

Диаметр прижимного ролика×длина: Φ230×1700 мм

Материал прижимного ролика: 42CrMo.

Активная скорость выравнивания зажима: ~7 м/мин.

Форма выравнивающего ролика и прижатие: Верхние два нижних трех роликов, гидравлическое прижатие.

Прижимной ролик прижимающий цилиндр: Φ200/Φ140 мм

Диаметр×длина выравнивающего ролика: Φ200×1700 мм.

Материал выравнивающего ролика: 42CrMo.

Твердость и глубина закалки валков: HRC58-62, глубина: 5-8 мм.

Диаметр вертикального рулона×высота: Φ200×300 мм

Конструкция вертикального ролика: двойной вертикальный ролик I-образной формы.

Материал вертикального ролика: 42CrMo.

Двигатель регулировки ширины вертикального ролика: 2×AC2,2 кВт

Метод открытия и закрытия сцепления: давление воздуха

Диаметр цилиндра сцепления: Φ100 мм.

4, поперечно-резательный станок (гидравлические ножницы)

Функция: используется для резки головки стальной ленты, конструкция представляет собой гильотинную машину для резки. Конструкция торцовочного станка оснащена устройством быстрой регулировки бокового зазора верхнего и нижнего режущих ножей.

требования к навыкам:

Угол сдвига: 2,5°

Метод регулировки зазора срезного лезвия: регулировка эксцентрика кулачка.

Величина люфта режущего полотна: Отображение на циферблате.

Диапазон регулировки люфта режущего полотна: 0,1～1 мм.

Эффективная ширина режущего полотна: 1700 мм.

Размер секции режущего лезвия: 850×140×35 мм.

Толщина резки: 4～13 мм (Q355)

Материал режущего лезвия: 6CrW2Si.

Диаметр цилиндра гидравлической резки: Φ320/Φ180 мм.

Сдвиговое гидравлическое давление: 8～12МПа

Форма разреза: верхний срез.

1. Нейтральный ролик

Функция: Предотвращает скатывание полосы, с функцией центрирования и регулировки ширины. Эта машина открывается и закрывается влево и вправо с помощью вертикального ролика, приводимого в движение масляным цилиндром, так что полосовая сталь плавно входит в дисковый нож и не отклоняется в процессе резки.

Структура: Он состоит из вертикального роликового устройства с приводом от двигателя, прижимного роликового устройства и других частей.

требования к навыкам:

Диапазон регулировки ширины: 600～1600 мм.

Цилиндр регулировки центрирования ширины полосовой стали: Φ125/Φ90 мм

Диаметр вертикального ролика×высота: Φ200×240 мм

Вертикальная конструкция ролика: двойной вертикальный ролик

Материал вертикального ролика: 42CrMo.

Вертикальный переходной центр диаметра рулона × высота: Φ160 × 200 мм.

Модель цилиндра с передним и задним клапаном вертикального рулона: Φ63/Φ45 мм.

6, дисковый резак

Функция: Эта машина является одним из основных устройств продольной резки. Его назначение – раскрой рулонов широкополосной стали на рулоны узкополосной стали различной ширины, а также получение необходимых заготовок для сварных трубных узлов, агрегатов холодной гибки и т.п.

Структура оборудования: Оно состоит из корпуса дискового резака, передаточного устройства и т. д. Корпус дисковой фрезы состоит из трех дуг, которые обеспечивают очень надежную опору.

требования к навыкам:

Диаметр вала фрезы: Φ360 мм

Материал вала инструмента: 42CrMo

Твердость и глубина закалки вала фрезы: HRC58-62, глубина: 5-8 мм.

Характеристики ножевого ножа: Φ360×Φ600×30 мм.

Материал режущего лезвия: H13K.

Проставка: сталь 45#

Резиновое кольцо: Полиуретан

Главный двигатель: DC160 кВт, 1500 об/мин (Z4-250-12)

Модель редуктора с твердой поверхностью зуба: ZSY400-80

Скорость резки: 10～40 м/мин.

Привод депрессии: циклоидный двигатель AC2KW со штифтом и червячным винтовым подъемником.

Модель карданного вала: SWC315DH2

Метод смены инструмента: Арка после перемещения гидроцилиндра.

Диаметр цилиндра: Φ110/Φ80 мм

7. Машина для намотки ненужной кромки



Функция: Машина установлена ​​с обеих сторон позади дискового резака и используется для намотки кромок лома после того, как дисковый резак разделен на полосы.

Машина приводится в движение моментным двигателем, приводящим в движение редуктор для намотки отводной кромки, в полной мере используя постоянное натяжение моментного двигателя, чтобы сделать процесс намотки плавным. Когда намотка обмотки завершена, цилиндр неприводной стороны втягивается и разряжается, обеспечивая автоматическую разгрузку.

требования к навыкам:

Форма: Двойная коническая головка, гидравлическое открытие и закрытие.

Диаметр цилиндра открытия и закрытия конической головки: Φ63/Φ36 мм.

Отверстие цилиндра поворотного штока: Φ50/Φ36 мм

Скорость намотки: 0-50 м/мин.

Диаметр приемной бобины: Φ1000 мм.

Мощность намоточной катушки: Моментный двигатель YLJ180-160-4

Ширина обжима: ≤половины ширины и толщины доски.

8. Лоскутаккумулятор

Функция: используется для хранения стального ремня и регулировки разницы скоростей между дисковым резаком и намоточным устройством.

требования к навыкам:

Режим поворота промежуточного моста: гидравлический

Диаметр гидравлического цилиндра: Φ110/Φ80 мм.

Длина и глубина петлителя: 6800×2120 мм.

Размер ролика: Φ105×1700 мм.

9. Устройство натяжителя

Функция: используется для отделения отрезанной полосы и регулировки натяжения, а подъем поддона подает намотчик.

Структура оборудования: Оно состоит из поддонного устройства, прижимного роликового устройства, вертикального роликового устройства, разделительного устройства, натяжного устройства и устройства подачи.

требования к навыкам:

Двигатель регулировки ширины вертикального ролика: 2×AC2,2 кВт

Диаметр × высота вертикального ролика: Φ220 × 200 мм.

Вертикальная конструкция рулона: один вертикальный рулон

Материал вертикального ролика: 42CrMo.

Форма натяжной конструкции: два лучших далее

Диаметр натяжного ролика × длина: Φ250 мм × 1700 мм.

Количество натяжных роликов: 3 ролика

Материал натяжного ролика: 42CrMo.

Твердость и глубина закалки валков: HRC58-62, глубина: 5-8 мм.

Уменьшение натяжного ролика: гидравлическое давление

Нажмите на цилиндр: Φ140/Φ100 мм.

Отверстие подъемного цилиндра подающей заслонки: Φ110/Φ63 мм

Диаметр ролика × длина: Φ250 мм × 1900 мм.

Диаметр сепаратора: Φ350×Φ190×10 (15) мм.

Материал разделительного листа: 50Mn

10. Моталка

Функция: Моталка является одним из основных устройств продольной резки. В основном он прокатывает полосу после порезки в рулон, обеспечивает необходимую ширину рулона для узла сварки труб, узла холодной гибки и т. д.

Структура оборудования: Эта машина состоит из двигателя, редуктора, тормоза, устройства прокатки, устройства подкатки портального типа, обжимного вала и устройства поддержки катушки. Обжимной вал гидравлически расширяется, сжимается и зажимается.

требования к навыкам:

Максимальный диаметр катушки: Φ760 мм.

Максимальный вес намотки: 35 тонн.

Скорость намотки: 10～40м/мин.

Главный двигатель для намотки: 250 кВт постоянного тока, 1500 об/мин.

Диаметр гидравлического цилиндра расширения и сжатия мотовила: Φ250/Φ120 мм.

Форма челюсти мотовила: механическая челюсть

Диаметр гидроцилиндра роликового устройства: Φ125/Φ90 мм.

Положение размещения роликового цилиндра: обе стороны коробки передач.

Диаметр гидроцилиндра поворота опорного устройства мотовила: Φ125/Φ90 мм.

Устройство прижимного рычага: принимает портальный тип.

Цилиндр противодавления: Φ125/Φ90 мм

11. Разгрузочная тележка

Функция: Машина устанавливается под моталкой моталки, и вместе с прокатным устройством в моталке нарезанный стальной рулон выгружается из моталки и отправляется на подъем краном цеха.

Структура оборудования: в основном состоит из шагающего механизма, кронштейна, цилиндра, направляющей и т. д. Центр направляющей устанавливается один раз во время установки. Механизм передвижения приводится в движение циклоидным редуктором для перемещения тележки, а фланец цилиндра соединяется с кронштейном, чтобы заставить ее подниматься.

требования к навыкам:

Скорость движения тележки: ~5 м/мин.

Расстояние перемещения тележки: 3,5 м.

Мощность двигателя трансмиссии: AC3 кВт

Диаметр подъемного гидроцилиндра×ход: Φ220×900 мм

Рабочее давление гидросистемы: 8-10 МПа.

Верхняя тяга: 37Т (10МПа)

Максимальный вес рулона: 35 т.

12.Электрика и система управления

12.1 Условия окружающей среды в электрической системе

Температура окружающей среды: -10——40°C

Влажность: 95% без конденсации.

Электропитание: 380/220 В

Электрическое управление: отсутствие сильной вибрации и отсутствие установки агрессивного газа.

Контроль прибора: отсутствие сильного магнитного излучения

12.2 Стандартные спецификации электрической системы

Соответствуют GB50171----92 электроустановочной панели, электрическому шкафу управления, конструкции и приемочным характеристикам подключения вторичной цепи.

12.3 Общие требования к производительности

Электроуправление в основном осуществляет управление технологическим процессом и наладку всего агрегата, а также завершает технологическую блокировку сопутствующего оборудования в агрегате для обеспечения того, чтобы все оборудование агрегата могло нормально, правильно и точно выполнять соответствующие и упорядоченные действия в соответствии с производственным и производственным процессом. требования к процессу.

В электрических компонентах электрической системы используются продукты с превосходными характеристиками, а в электрооборудовании используются передовые и надежные электрические компоненты, счетчики и другое оборудование, изготовленное внутри страны, изготовленное или изготовленное в стране с использованием иностранных технологий и которое можно приобрести внутри страны. система.

12.4 Электрическая конфигурация:

Губернатор округа Колумбия: Континентальный сериал

ПЛК: Сименс

Детали низкого давления: Chint, LG

Кнопки управления: Chint, LG

Электрический шкаф: ГГД

13.гидравлическая система

Гидравлическая система состоит из гидравлической станции, блока клапанов, трубопровода и т. д.

Рабочее давление системы: 10; 12 МПа

Номинальное давление масляного насоса: 16 МПа.

Расход: 73,5 л/м К К

Рабочая среда: противоизносное гидравлическое масло N46#.
